Die FSR (Kragsensor) dunvlakdrukensor maak gebruik van gevorderde buigsame gedrukte elektronikategnologie, en is ontwerp vir hoë-presisie-, hoë-betroubaarheidsdinamiese kragopsporings-toepassings.
Hierdie produk kombineer ’n ultra-dun struktuur, vinnige reaksie en lang leeftyd eienskappe.
Geskik vir mediese toerusting, industriële outomatisering, verbruikerselektronika, robotika en ander velde.
Wys Vmanx se kern-tegnologie en prosesvermoëns in die veld van buigsame sensormaanstelling.
Elektriese spesifikasies
| Parameter | Spesifikasie |
| Bedryfs spanning | 1,0 V–5,0 V DC |
| Standby stroom | <1 A (sonder-belastingtoestand) |
| Weerstandsreeks | 10 kΩ–1 MΩ (drukafhanklik) |
| Kragreeks | 0,1 N–20 N |
| Lineêre fout | ±5 % (volle skaalreeks) |
| Uitset sein | Analoogspanning/Digitaal (R2C/SPI) |
1 Presisie-metriek
Herhaalbaarheid: +2% (meervoudige drukverhogings by dieselfde punt)
Histerese: +1,5% (verskil tussen belading- en ontlastingspaaie)
Temperatuurdryf: +0,1%/°C (van –20 °C tot +70 °C)
2 Sensitiwiteit
Drempelsensitiwiteit: Bespeur so laag as 0,1 N
Resolusie: 0,05 N (Hoë-presisie-modus)
Reaksietyd: <5 ms (90% seinstabilisering)
3 Volharding en leeftyd
Meganiese leeftyd: >10 miljoen siklusse (20 N-belasting)
Buiglewe: >1 miljoen siklusse (buigradius >5 mm)
Omgewingsbestandheid: IP67-geklassifiseer (stofbestand en waterdig)
Temperatuurreeks: -30°C tot +85°C (bedryf); -40°C tot +100°C (berging)
Vogtigheidsverdraagsaamheid: 10% – 90% RV (nie-kondenserend)
Skokbestandheid: 50G-versnelling, 11ms-puls (voldoen aan IEC 60068-2-27)
Chemiese stabiliteit: Bestand teen alkohol, swak suur-/alkaliese afvee (voldoen aan mediese-graadstandaarde)
1 Medies en gesondheidsorg
Prostetiese drukterugvoer
Taktiele monitering van rehabilitasie-toerusting
Draagbare gesondheidmoniteringsapparate
2 Industriële outomatisering
Robotiese greper kragbeheer
Drukopsporing op die monlyn
Presisie-toetsing van elektroniese komponente
3 Verbruikers Elektronika
Slimhuis-aanrakingpanele
Kragterugvoer vir speelbeheerders
Drukverspreidingsanalise vir fiksheidsapparatuur
4 Motor- en Robotiek
Sitsbesettingopsporing
Taktiele interaksie vir outonome bestuur
Veiligheidsbeskerming vir samewerkende robotte
1 Presisie-vaardigheidsproses
Buigsame substraatmateriaal
Nanometerskaal-drukakkuraatheid: Volledig outomatiese skermdruk, <5 µm toleransie.

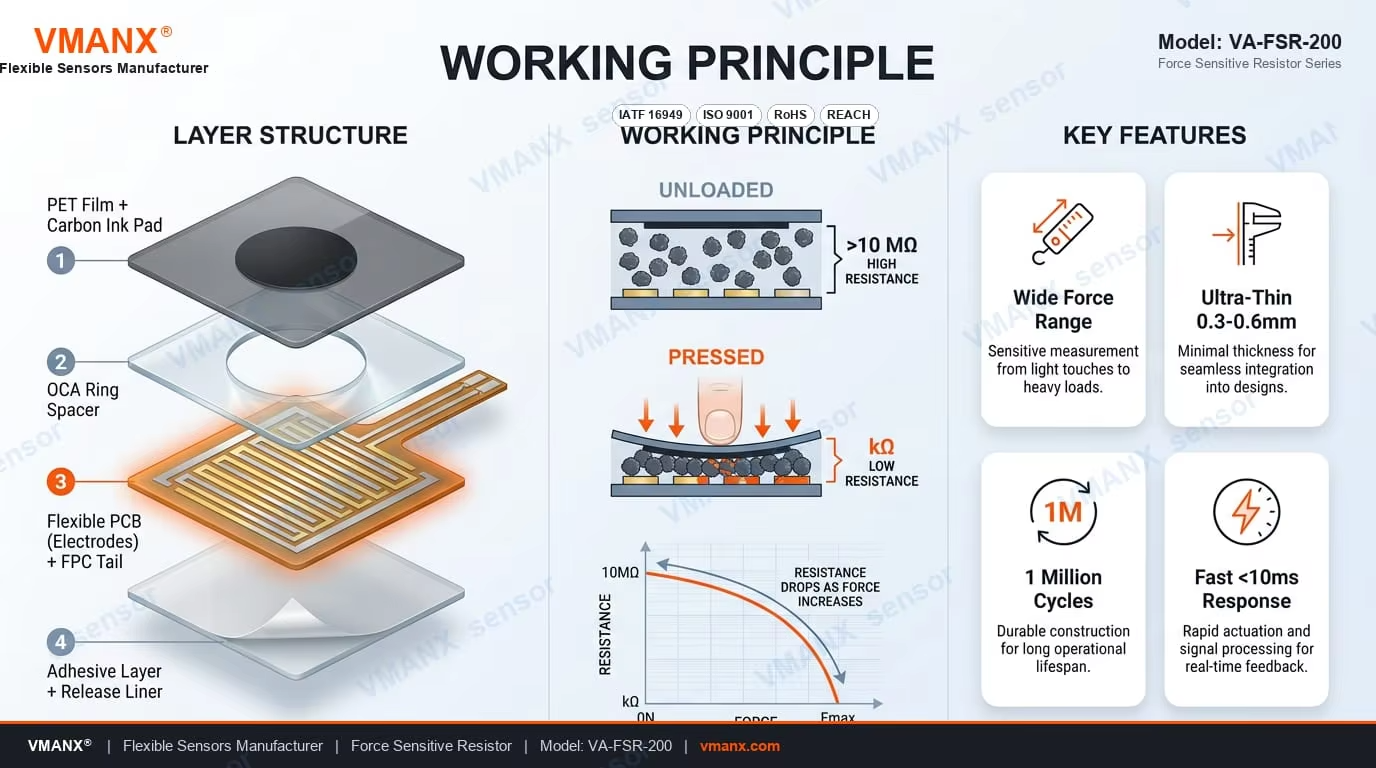

Meerlaagse stapelontwerp
2 Kwaliteitskontrolesisteem
100% Outomatiese optiese inspeksie (AOI)
ISO 9001 & IATF 16949 Gereserveer
EU RoHS-, REACH- en CE-nakoming
Dongguan Zhongman Industriële Maatskappy Beperk
