Model: VM-TP04-EM
Verze: V1.0
Značka: VMANX
Cílový trh: Evropa a Severní Amerika

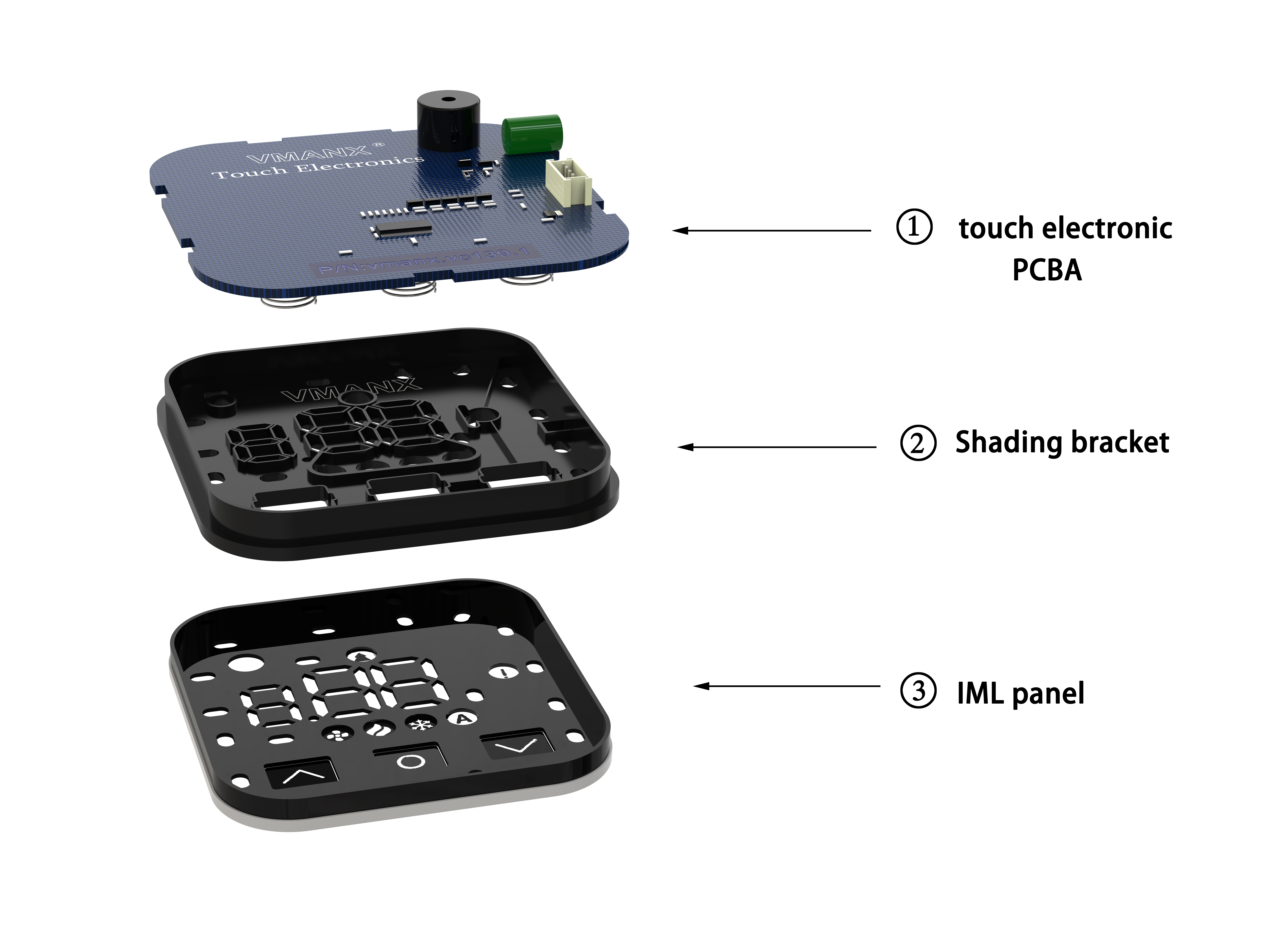

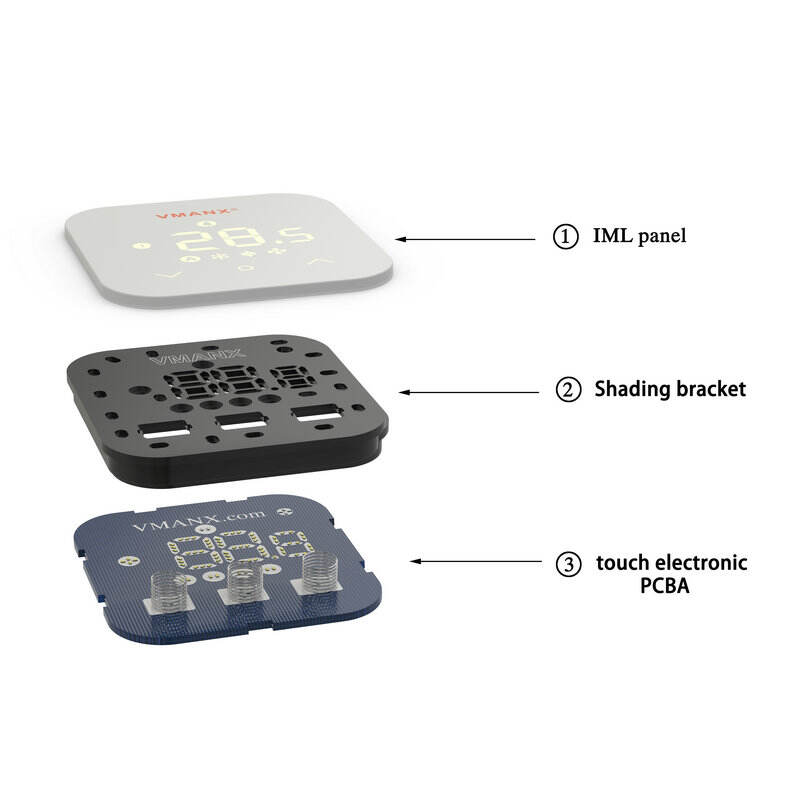

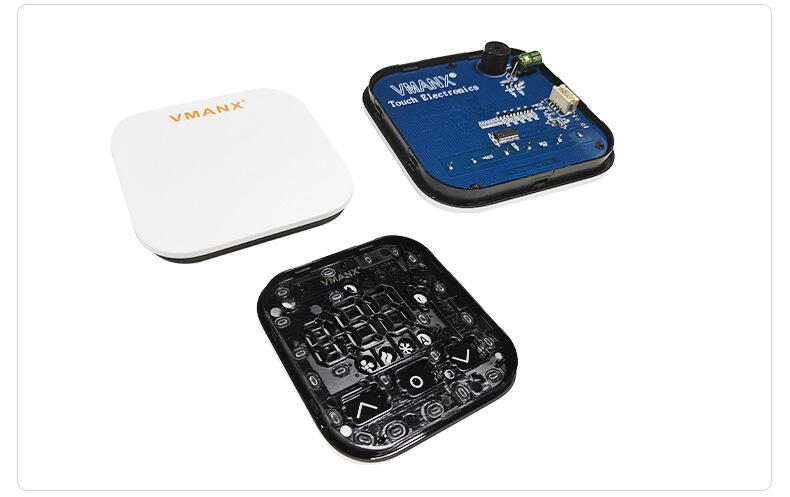

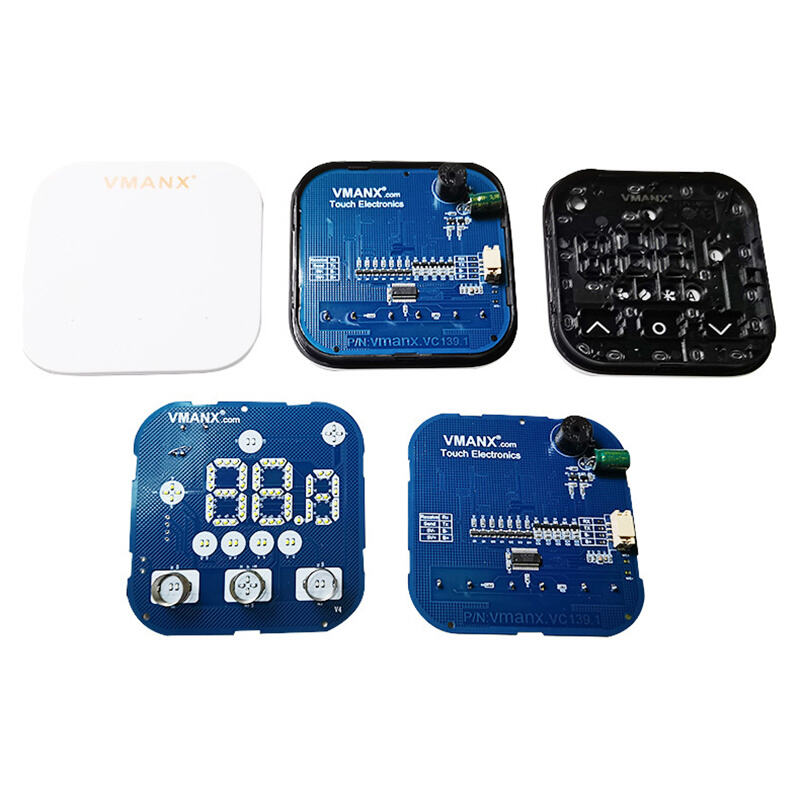

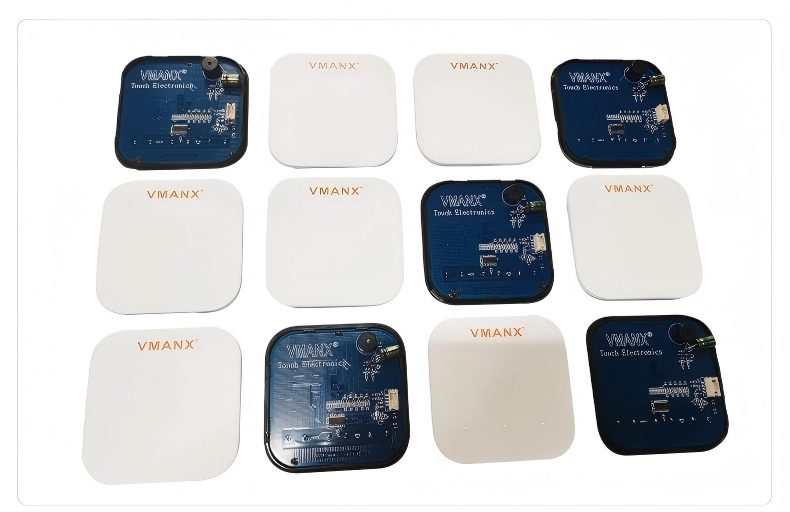

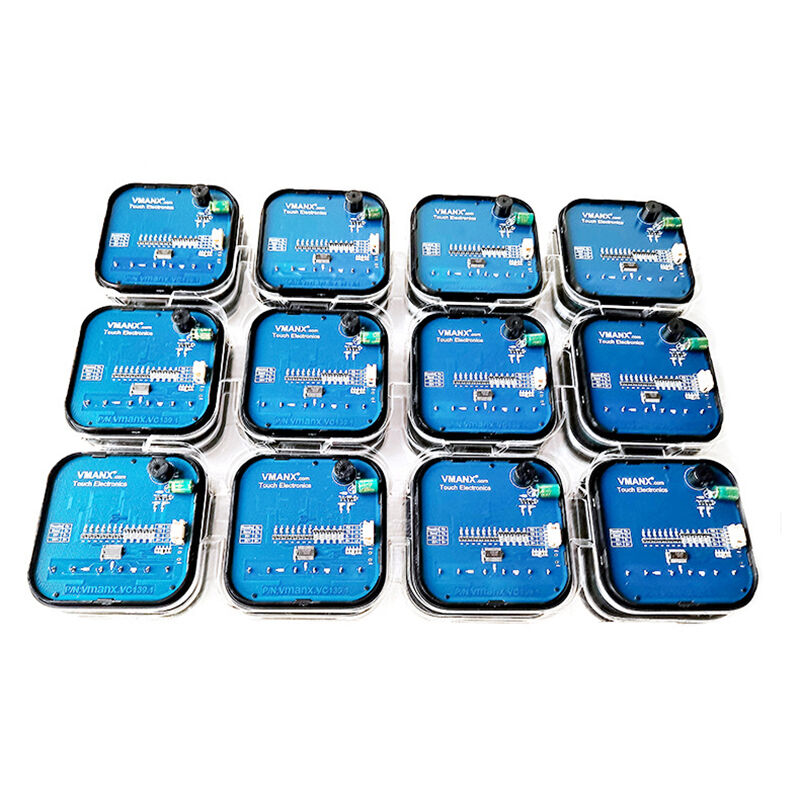

Přehled konstrukce a funkcí výrobku
| Vrstva | Materiál / zpracování | Funkce |
| Povrchový světlopropustný panel | Zakalené sklo / IMD (dekorace do formy, substrát z polykarbonátu) | Světlopropustnost 285 %, protibloudová úprava, podporuje tisk individuálních vzorů |
| Střední světloblokující rámeček | Černý ABS vstřik (100 % neprůsvitný) | Zabraňuje úniku světla ze svítivých diod, tloušťka: 1,2 mm ± 0,1 mm |
| Spodní deska plošného spoje (PCBA) | 4vrstvý FR4 deska s ponorným zlatým povrchem | Integruje kapacitní dotykové snímače, řadič LED, bzučák a vibrační motor; podporuje komunikační protokol Modbus RTU |
Specifikace napájení
| Parametr | Hodnota | Stavu |
| Provozní napětí | DC 12 V ± 10 % | Široká kompatibilita napětí (podporuje vstupní napětí 9–30 V) |
| Proud v režimu čekání | ≤ 15 mA | Stav nečinnosti |
| Špičkový proud | ≤ 200 mA | Plné zatížení (LED + vibrace + zvuk) |
| Výstupní rozhraní | 4-vodičové (červený/černý/zelený/bílý) |
Červený: VCC+, černý: GND Zelený: B+ (TX) Bílý: B− (RX) |
Komunikační rozhraní
Protokol: Modbus RTU přes RS-485 (kompatibilní se standardem ISO/IEC 8482).
Rychlost přenosu (Baud Rate): 2400/4800/9600/19200/38400 bps (výchozí: 9600, nastavitelné softwarově).
Datový rámec: 8 bitů dat, 1 stopový bit, žádná parita.
Adresace: Podporuje adresy zařízení 0–255 za účelem zabránění konfliktům na sběrnici.
Definice zapojení:
B+ (TX+): kladný vodič pro přenos dat
B-(RX-): Příjem dat negativní
Vyžadován stíněný dvoulinkový kabel (vzdálenost od rušení < 1000 m).
Kapacitní snímací vlastnosti
| Parametr | Specifikace | Testovací podmínka |
| Snímané prostředí | Sklo/PC (tloušťka ≤ 4 mm) | Permitivita ε ≥ 4,0 |
| Citlivost | Síla spuštění ≤ 80 gf, doba odezvy ≤ 15 ms | ESD 8 kV kontaktový výboj |
| Ochrana proti ghostingu/chybnému dotyku | Vzdálenost kláves 25 mm, softwarový algoritmus pro potlačení chvění | Potlačení sousedních kláves |
| Přizpůsobivost prostředí | Provozní rozsah: −40 °C až 85 °C, vlhkost ≤ 90 % RH | Shodné s IEC 60068-2, shodné s IEC 60068-2 |
Životnost a odolnost
Životnost dotykového ovládání: 21 milionů cyklů (test síly 250 g, vyhovuje normě IPC-9701).
Životnost LED: více než 50 000 hodin (bílá LED, pokles jasu ≤ 20 %).
Odolnost vůči počasí:
· Vysoká teplota/vlhkost: úspěšně absolvuje test 500 hodin při 85 °C a 85 % RH (antikorozní proces elektrod Mo-Al-Mo).
· Stupeň ochrany proti vodě: IP65 (utěsnění panelu dvoustrannou lepicí páskou 3M a RTV křemičitanovým lepidlem).
| Parametr | Standard | Certifikace |
| Provozní teplota | -20℃~+70℃167 | IEC 60068-2-1/2 |
| Skladovací teplota | -30℃-+85℃ | - |
| Ochrana proti ESD | ±8 kV kontakt, ±15 kV výboj do vzduchu | EN 61000-4-2 |
| Dodržování norm EMC | EN 55032/55024 (část 15 FCC) | CE/RED/FCC |
| Shoda materiálu | RoHS 3.0, REACH SVHC ≤ 0,1 % | - |
Balení: antistatický pěnový polystyrenový tácek, 10 ks/krabice, označení odolné proti vlhkosti dle stupně krytí IP67.
Podpora při vývoji: mapa registrů Modbus, ladící software DAM a ukázkový kód pro PLC.
Záruka: 36 měsíců (pokud nedošlo k poškození způsobenému uživatelem).
