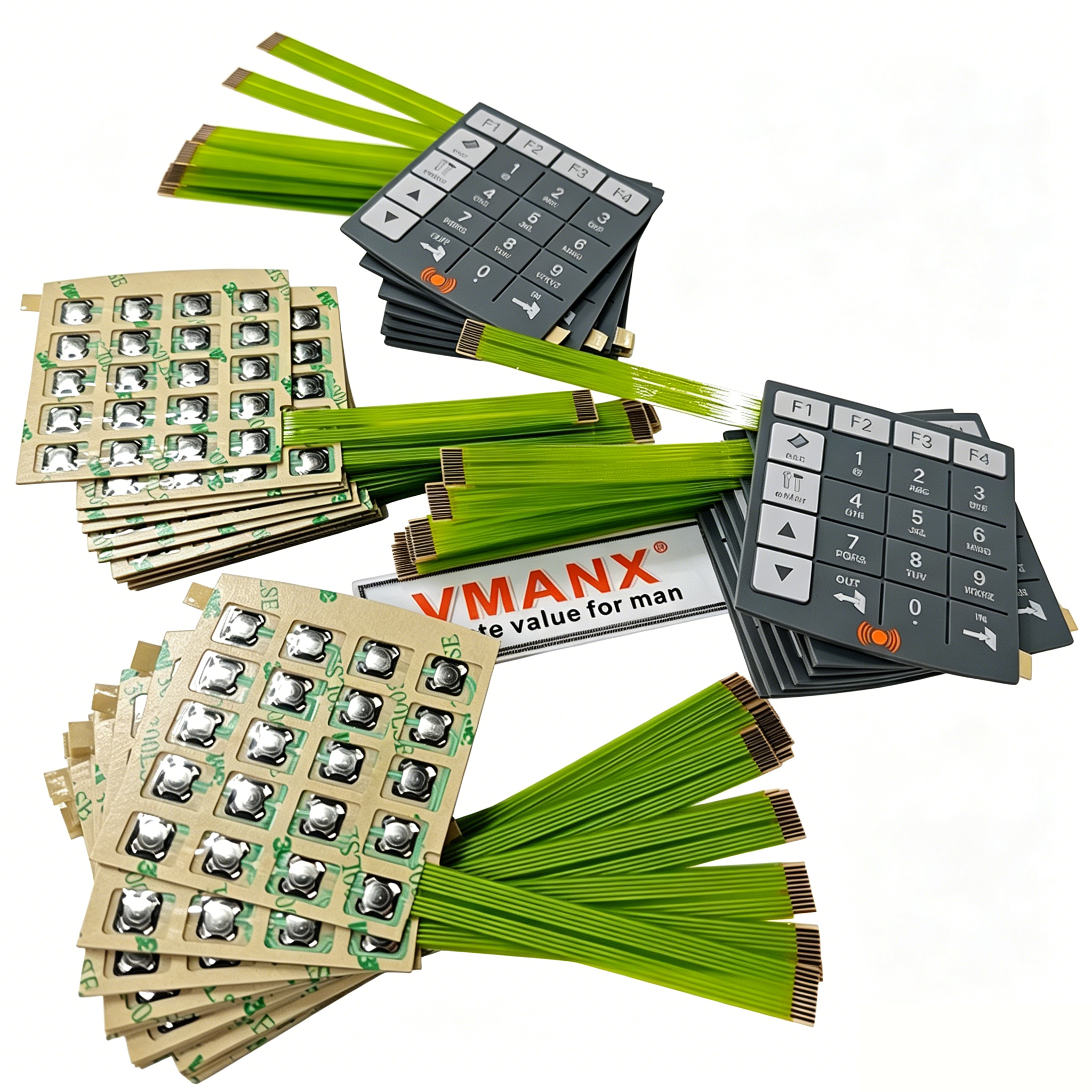

Der VMANX-Membranschalter ist eine integrierte Mensch-Maschine-Schnittstelle (HMI)-Lösung, die für hochwertige elektronische Geräte konzipiert wurde.
Kombiniert ultradünne Bauweise, militärische Zuverlässigkeit und hohe Anpassungsfähigkeit.
Zielmärkte sind Industriesteuerungen, medizinische Geräte, intelligente Haushaltsgeräte sowie Automobilelektronik in den Märkten Europas und Nordamerikas.
Entwickelt für eine lange Lebensdauer, hohe Empfindlichkeit und ästhetische Anspruchsvollheit in anspruchsvollen Umgebungen.

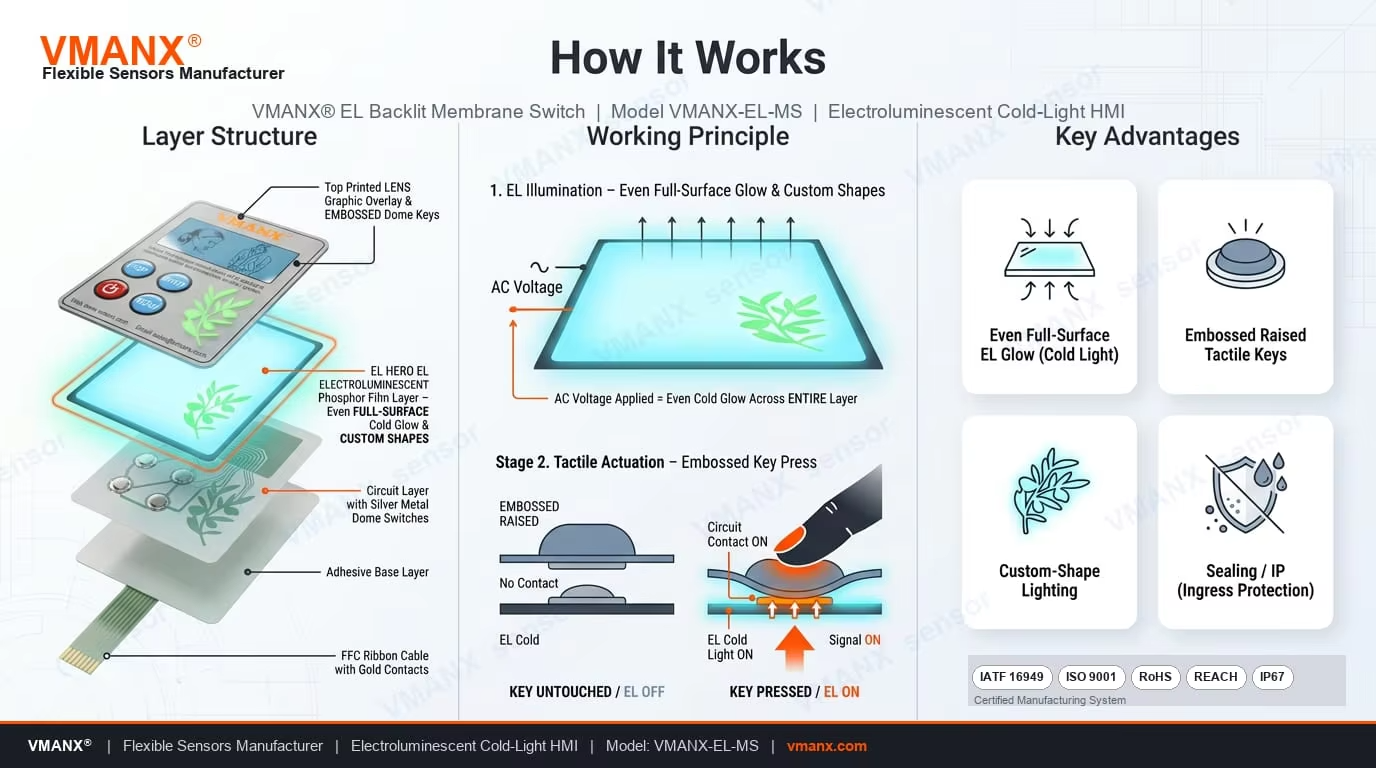

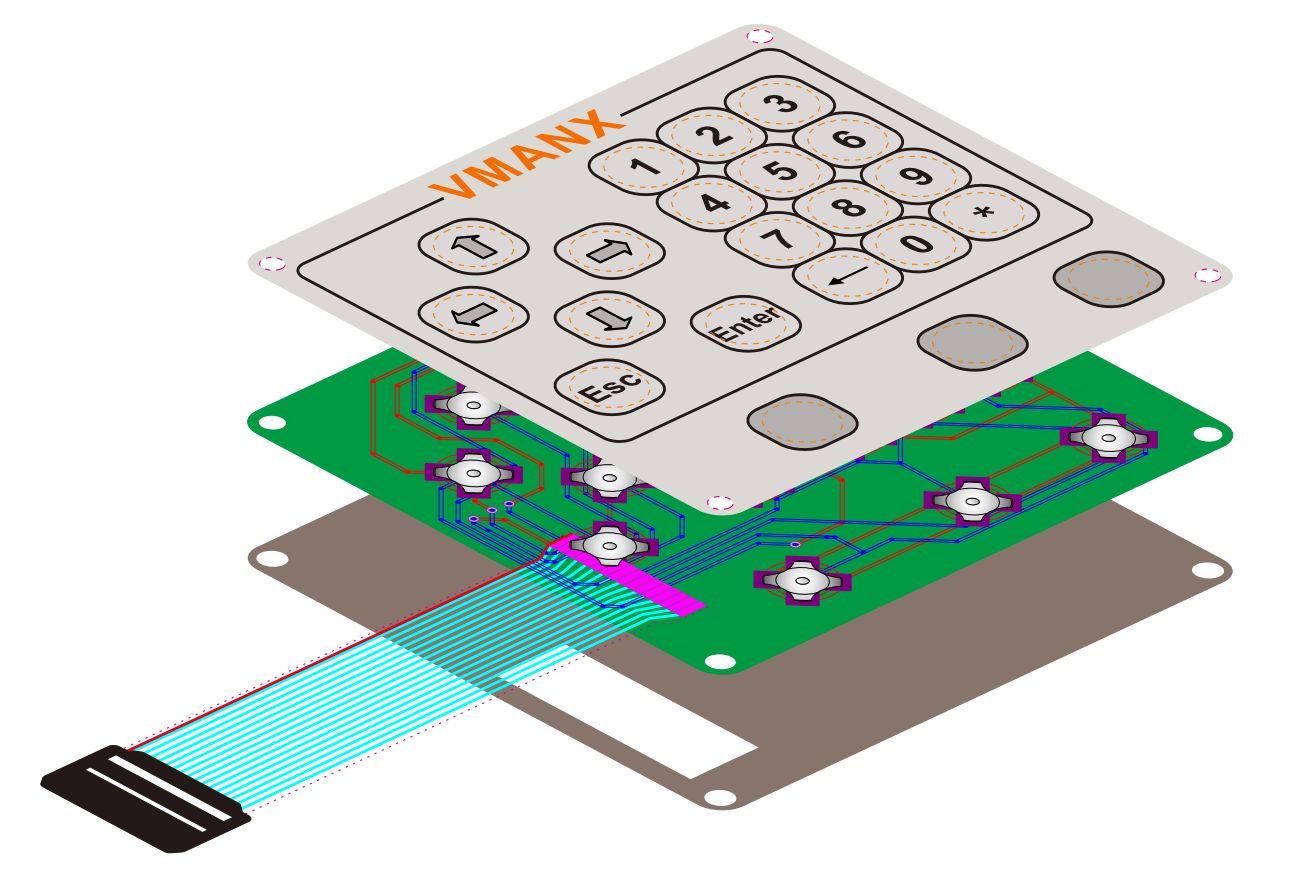

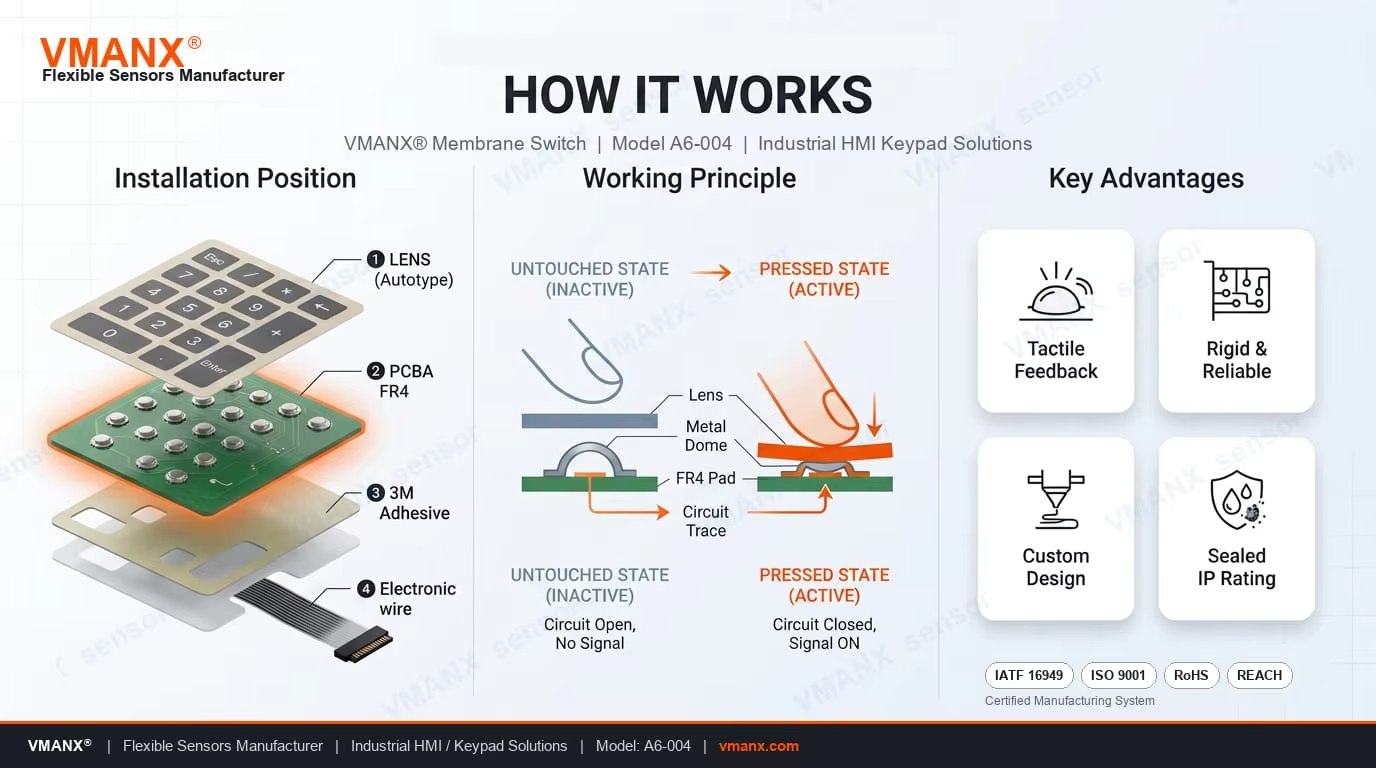

| Schicht | Material/Verfahren | Hauptmerkmale |
| Graphische Überlagerung | PET/PC (Dicke: 0,1–0,25 mm) | Individuelle Oberflächen: matt, glänzend oder strukturiert; UV-Beschichtung (gelbstabilisierend), antimikrobielle Beschichtung nach ISO 22196. |
| EMI-Abschirmungsschicht | Metallisiertes PET (optional) | EMI-Abschirmung ≥ 30 dB; konform mit FCC-/CE-Normen. |

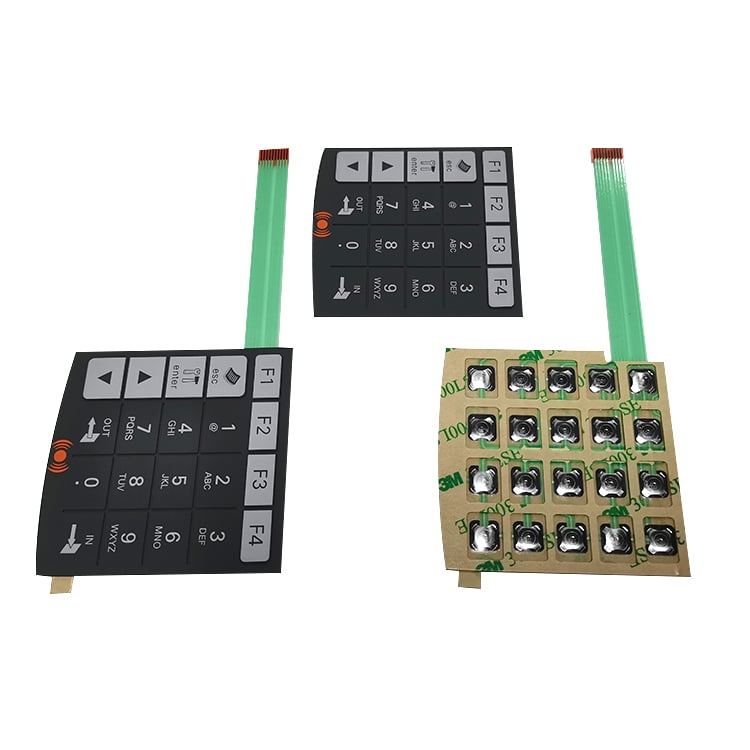

| Kuppelschicht | Edelstahl-/Nickelsilber-Kuppeln | Haptisches Feedback: 150 ± 50 gf (haptisch) / flache, nicht-haptische Ausführung |
| Schaltkreisschicht | Silberpaste / geätztes Kupfer (s ≤ 0,1 mm) | Widerstand ≤ 100 mΩ/cm; unterstützt eingebettete LEDs und Widerstände |
| Klebeschicht | 3M™ PSA (0,5–0,1 mm) | Temperaturbereich: −40 °C bis +120 °C (−40 °F bis 248 °F), VOC-frei (EU-Eco-Verordnung) |
| Trägerschicht | Verstärktes PET (optional) | Verbesserte mechanische Stabilität |
| Gesamtdicke: 0,5–1,2 mm (je nach Konfiguration). | ||
| Elektrische Leistung |
| Betriebsspannung: ≤ 50 VDC |
| Nennstrom: ≤ 100 mA |
| Kontaktwiderstand: ≤ 100 Ω (Anfangswert) |
| Isolationswiderstand: ≥ 100 MΩ (500 VDC) |
| Schleifenwiderstand: ≤ 1 Ω (mit Dome-System) |
| Mechanische und umgebungsbedingte Zuverlässigkeit | ||
| Prüfung | Standard | Ergebnis |
| Nutzungsdauer | IEC 61058 | ≥ 1.000.000 Zyklen (taktil) |
| Thermisches Zyklen | −40 °C bis +85 °C (1.000 Zyklen) | Kein Rissbildung/Leistungsverlust |
| Feuchte Hitze | 85 °C/85 % RH, 1.000 Stunden | δWiderstand ≤ 15 % |
| Chemische Resistenz | Alkohol/IPA (500 Abwischungen) | Keine Farbverblassung/Delaminierung |
| UV-Beständigkeit | QUV-A 340 nm, 500 Stunden | δFarbe ≤ 1,5 (UV-beschichtet) |
| IP-Bewertung | IP67 (dichtes Design) | Staubgeschützt/tauchfest |
| Ultra-dünnes, flexibles Design |
| Biegeradius ≥ 10 mm (bei dynamischer Verwendung), kompatibel mit gekrümmten Oberflächen (z. B. medizinische Griffe, Fahrzeug-Dashboards) |
| Gesamtdicke |
| Haptische Anpassung |
| Haptischer Typ: Hörbares „Klicken“ (Weg: 0,2 mm ± 0,05 mm) |
| Nicht-haptischer Typ: Geräuschlose Betätigung für medizinische Umgebungen |
| Embedded Elektronik |
| Direkte Verbindung von 0402/0603 SMD-LEDs (Lichtdurchlassgrad ≥ 85 %) |
| Optionale kapazitive Sensorik / RFID-Integration |
| Belastbarkeit unter rauen Umgebungsbedingungen |
| Betriebstemperatur: −40 °C bis +85 °C (−40 °F bis 185 °F) / Spitzenwert +120 °C (248 °F) |
| Antimikrobielle Wirksamkeit: ≥ 99,9 % (gegenüber E. coli / S. aureus) |
| Modul | Optionen |
| Oberflächeneffekte | Lasergravur, geprägte Strukturen, gebürstetes Metall |

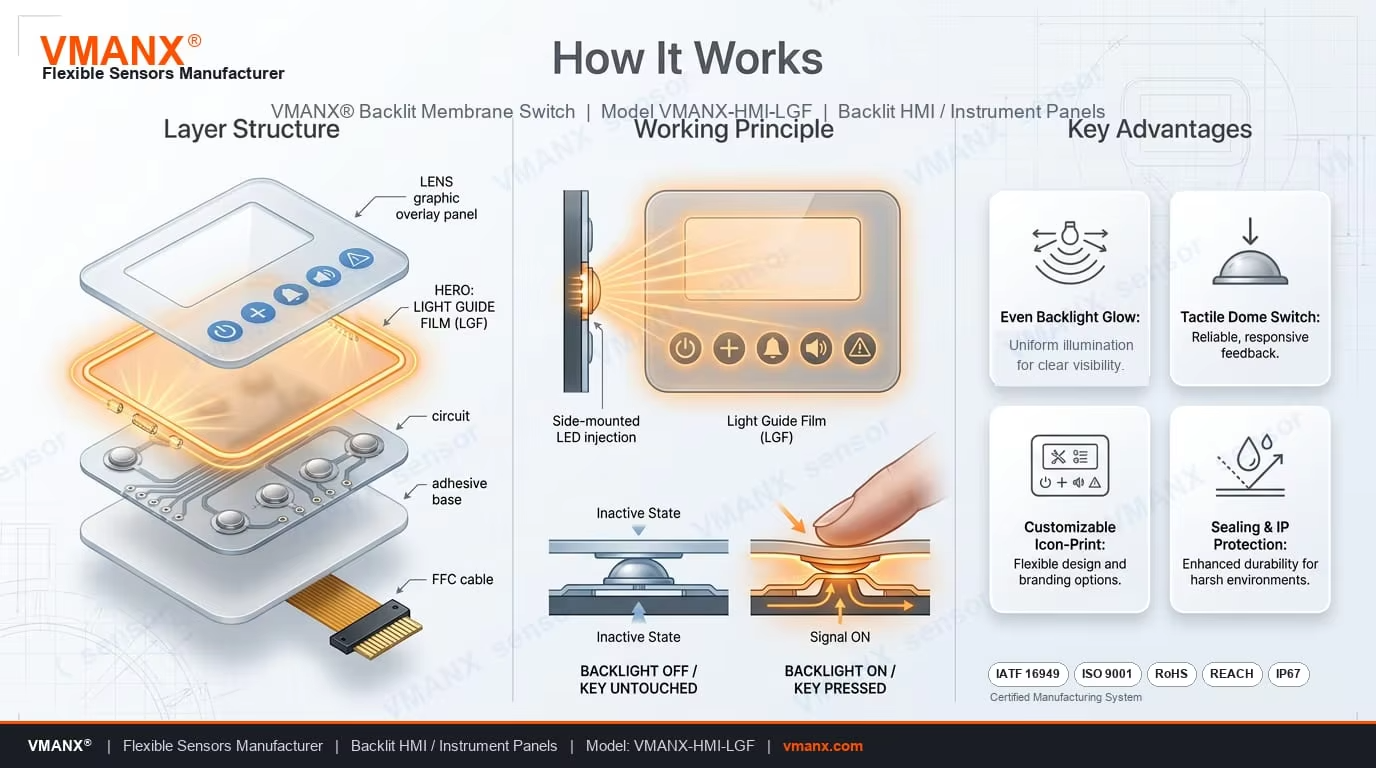

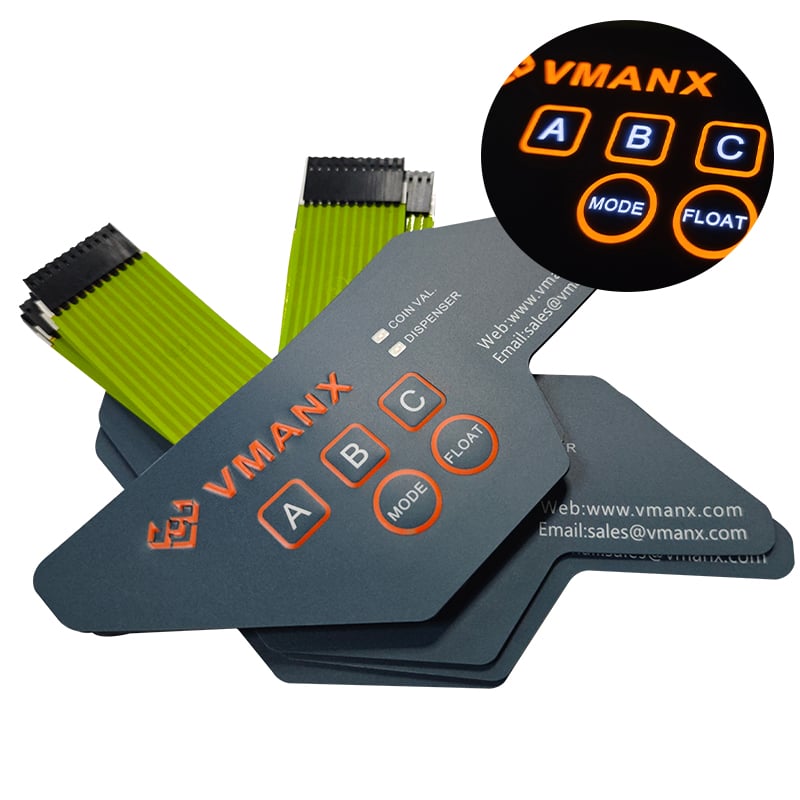

| Hintergrundbeleuchtung | EL-Platten, randbeleuchtete Leitstrukturen, zonenspezifische LED-Anordnungen |
| Spezielle Merkmale | Antifingerabdruck-Beschichtung, beschlagfreie Oberfläche, ESD-Schutz (±15 kV) |
| ZERTIFIZIERUNGEN | UL, CE, RoHS, REACH, FDA (lebensmittelgeeignet) |
| Industriesteuerungen: SPS-Panels, Außeninstrumente (UV-beständige Modelle) |
| Medizinische Geräte: Sterilisierbare Griffe (antimikrobiell), Dialyse-Schnittstellen (IP67) |
| Unterhaltungselektronik: Intelligente Küchenpanels, Fitnessgeräte |
| Verkehrswesen: Navigationstasten für Fahrzeuge, Schnittstellen für EV-Ladegeräte |
| Design-Validierung: FEA-Simulation + 3D-gedruckte Prototypen |
| Produktion: Reinraum der Klasse 1000, optische AOI-Inspektion |
| Prüfung: IPC-620-Zertifizierung pro Charge + Umweltdaten |
| Garantie: 36 Monate (bei normalem Einsatz) |
