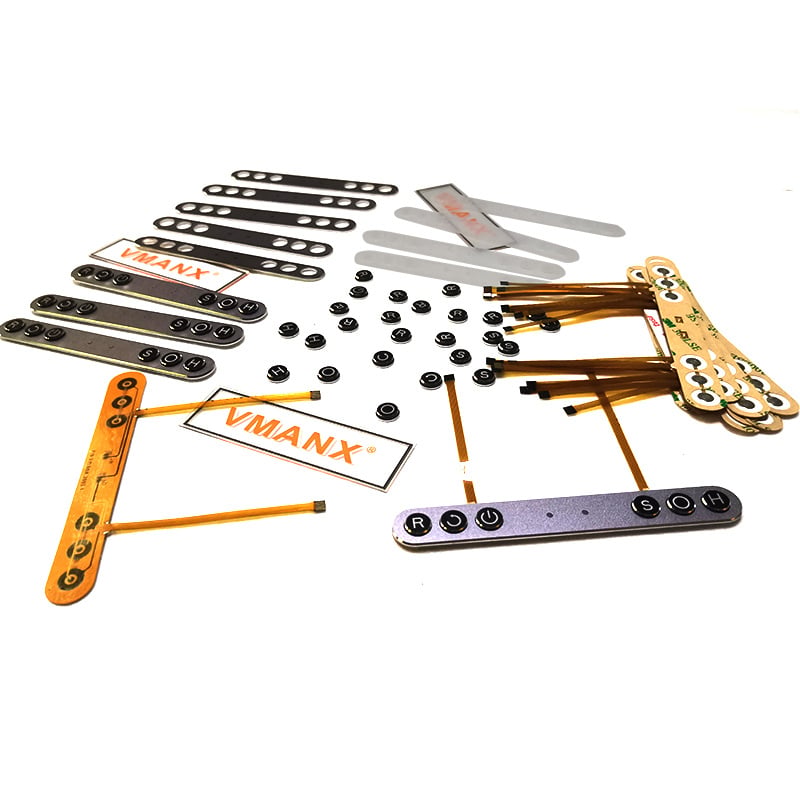

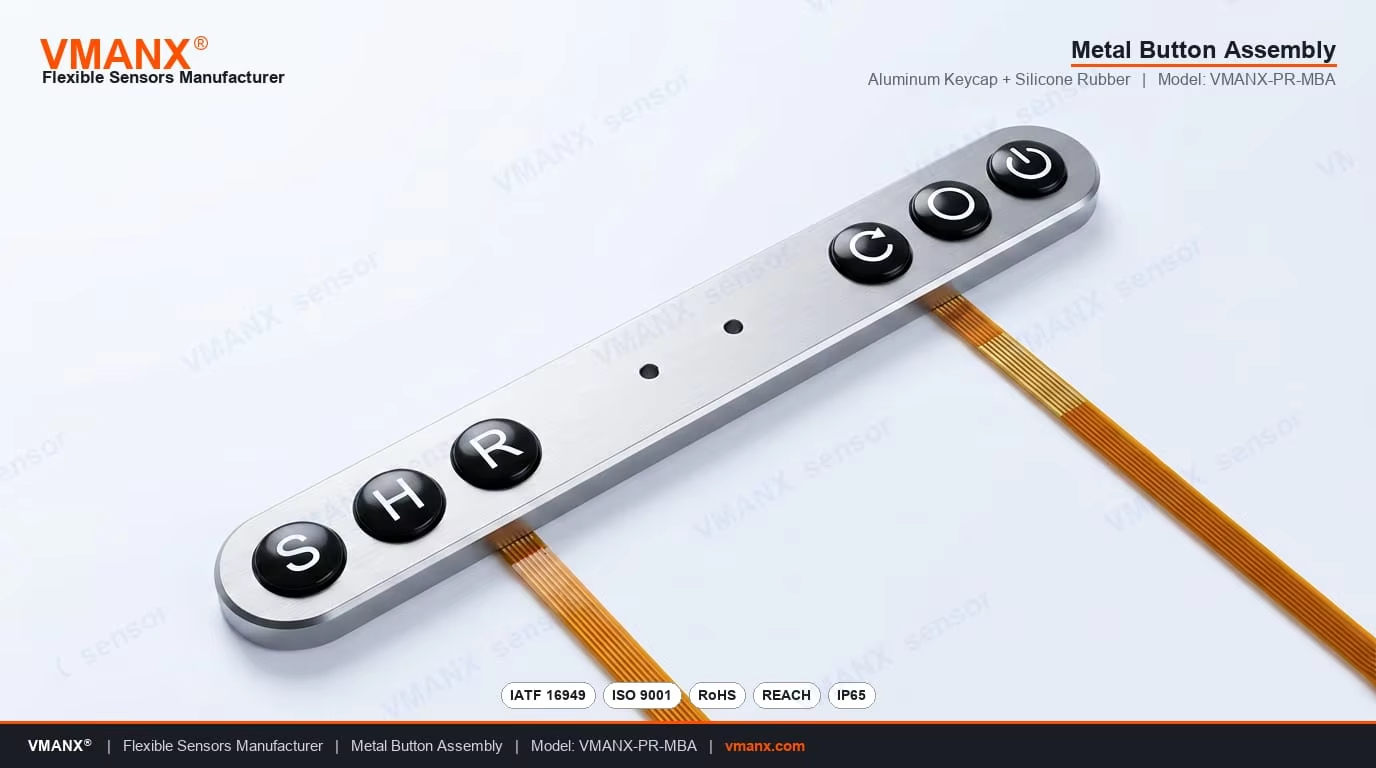

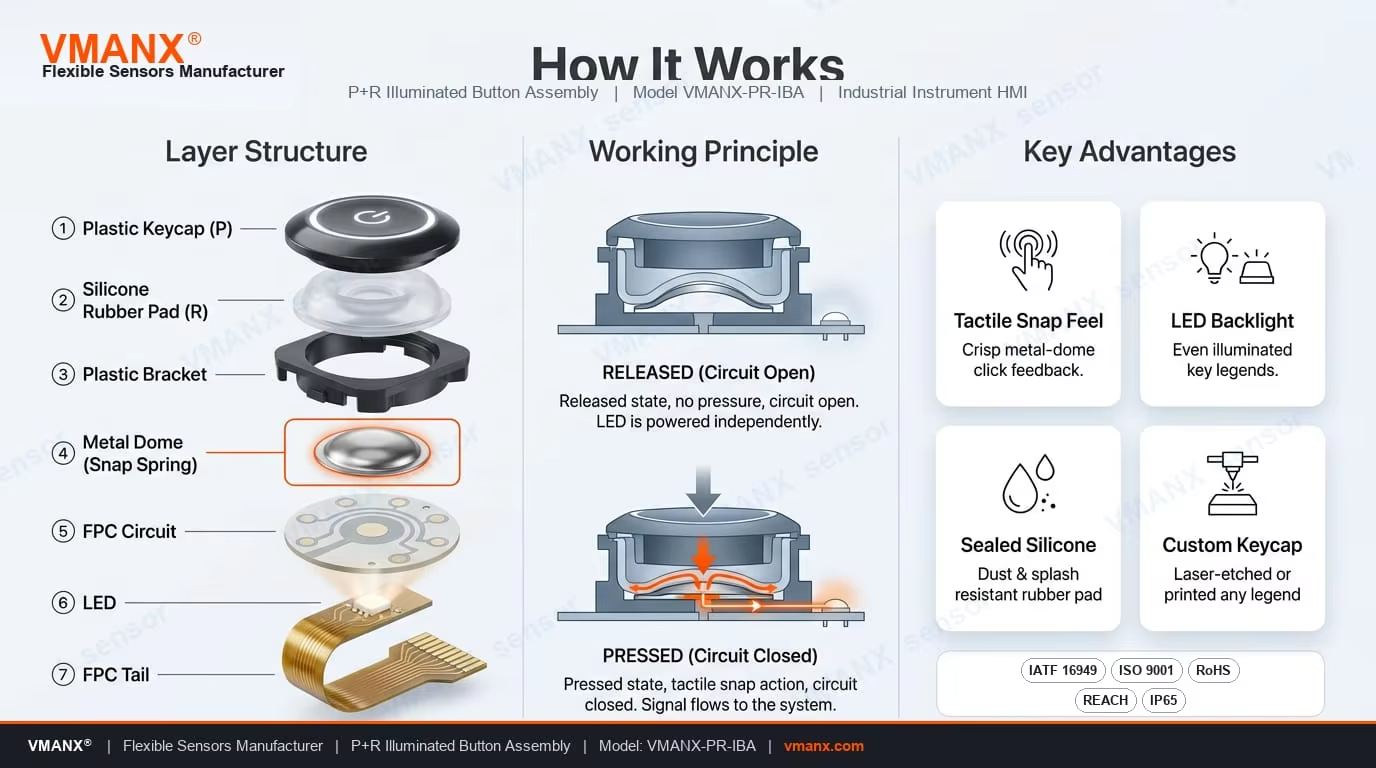

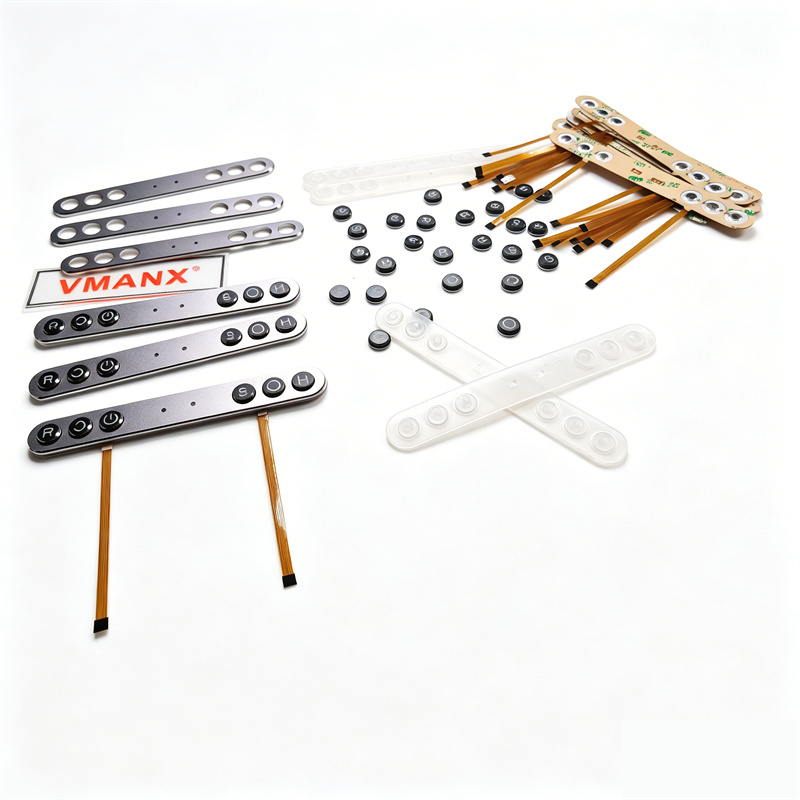

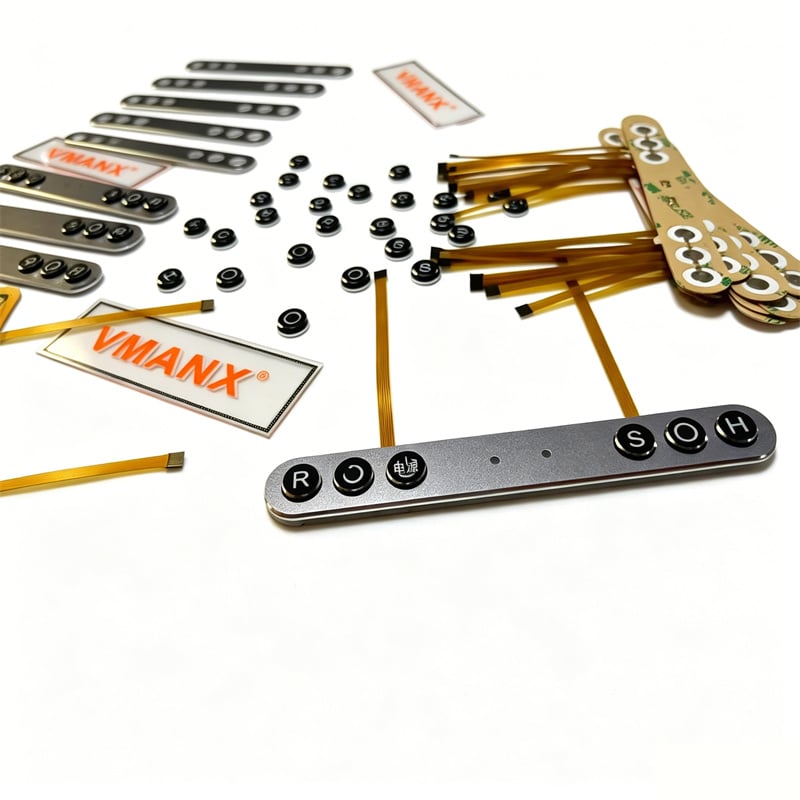

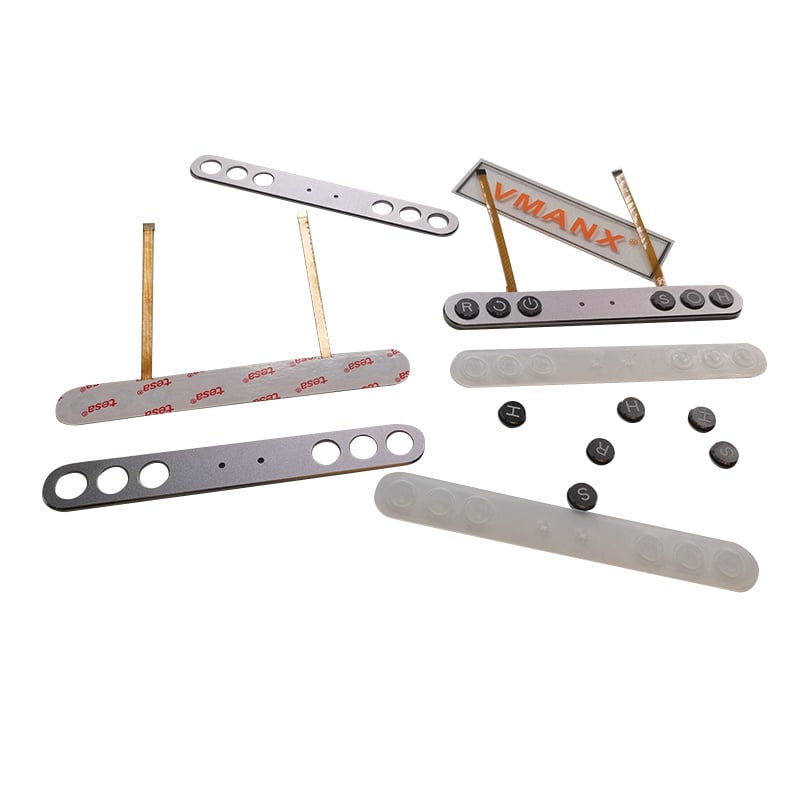

PC-Grafikoverlay
Doppelseitige Klebeschicht
Silikon-Tastatur-Schicht
Doppelseitige Klebeschicht
PET-Schaltkreisschicht (integrierte Metallkuppeln/LEDs/Widerstände)
Rückseitige Klebeschicht
| Parameter | Spezifikation | Prüfstand |
| Betriebsspannung | 5–24 V DC | IEC 61000 |
| Kontaktwiderstand | ≤ 100mΩ | MIL-STD-202 |
| Isolationswiderstand | ≥ 100 MΩ (500 VDC) | IPC-9201 |
| Nennstrom | 50 mA (LED) / 100 mA (Schalter) | UL 508 |
| Schaltwiderstand | ≤ 1 Ω | EIA-364-06 |
| Durchschlagsspannung | ≥500 V AC (1 min) | IEC 60112 |
| LED Lebensdauer | ≥50.000 Stunden | IES LM-80 |
| Artikel | Spezifikation |
| Tastenweg | 0,2–0,6 mm (anpassbar) |
| Betätigungskraft | 180 ± 50 gf (Standard) |
| Nutzungsdauer | ≥ 1.000.000 Zyklen (Metallkuppel) |
| Rückstellzeit | ≤10ms |
| Oberflächenhärte | 3 H (PC-Oberfläche, Bleistifthärte) |
| Prüfobjekt | Anforderung | Einhaltung der Normen |
| Betriebstemperatur | -40℃~+85℃ | IEC 60068-2-1/14 |
| IP-Bewertung | IP54 (staub- und spritzwassergeschützt) | IEC 60529 |
| Feuchte Hitze | 95 % rel. Luftfeuchtigkeit, 48 h ohne Ausfall | MIL-STD-810G |
| Salzsprüh-Test | 48 h ohne Korrosion | ASTM B117 |
| Chemische Resistenz | Beständig gegen Alkohol, schwache Säuren und Reinigungsmittel | ISO 2812-2 |
| Leuchtdichte: ≥800 mcd (Weiß, 20 mA) |
| Farben: Rot/Grün/Blau/Weiß/Gelb (wählbar) |
| Gleichmäßigkeit: >85 % (Silikon-Lichtleiter-Design) |
| Lichtdurchlässigkeit: ≥92 % (lasergravierte PC-Abdeckung) |
| UV-beschichtete PC-Abdeckung widersteht Kratzern; lasergeschnittene Silikondichtung; vollständig eingekapselte PET-Schaltung. Erreicht den Schutzgrad IP54. |
| Ultra-dünne Integration |
| Gesamtdicke ≤ 1,5 mm. Vereinheitlichte PET-Schaltung mit Metallkuppeln + LEDs + Widerständen minimiert Ausfallstellen. |
| Zuverlässigkeit unter extremen Umgebungsbedingungen |
| Behält die Elastizität bei −40 °C bei; keine Verformung bei 85 °C. Bestanden der Prüfung nach 85 °C / 85 % rel. Luftfeuchte über 500 h. |
| Optimierte Haptik und Langlebigkeit |
| Lineare Kraft-Rückmeldung; Metallkuppeln für 1.000.000 Betätigungszyklen ausgelegt (getestet ≥ 500.000 Zyklen). |
| Anpassungsflexibilität |
| Unterstützt hinterleuchtete Symbole/Logos; IP67-Aufrüstung; optionale EMI-Abschirmungsschicht. |
| Sicherheit: RoHS 3.0, REACH SVHC, UL 94 V-0 (flame-retardant PC) |
| Garantie: 2 Jahre (bei normalen Betriebsbedingungen) |
| Produktionsstandard: ISO 9001:2015 QMS |
Industrielle Steuerpaneele, medizinische Geräte, Außen-Messinstrumente, Fahrzeug-Dashboards, Smart-Home-Schnittstellen.
