VMANX P+R (Kunststoff + Gummi) Tastenschnittstellen-Schaltkreis ist eine Hochleistungs-, hochintegrierte Mensch-Maschine-Schnittstellenlösung.

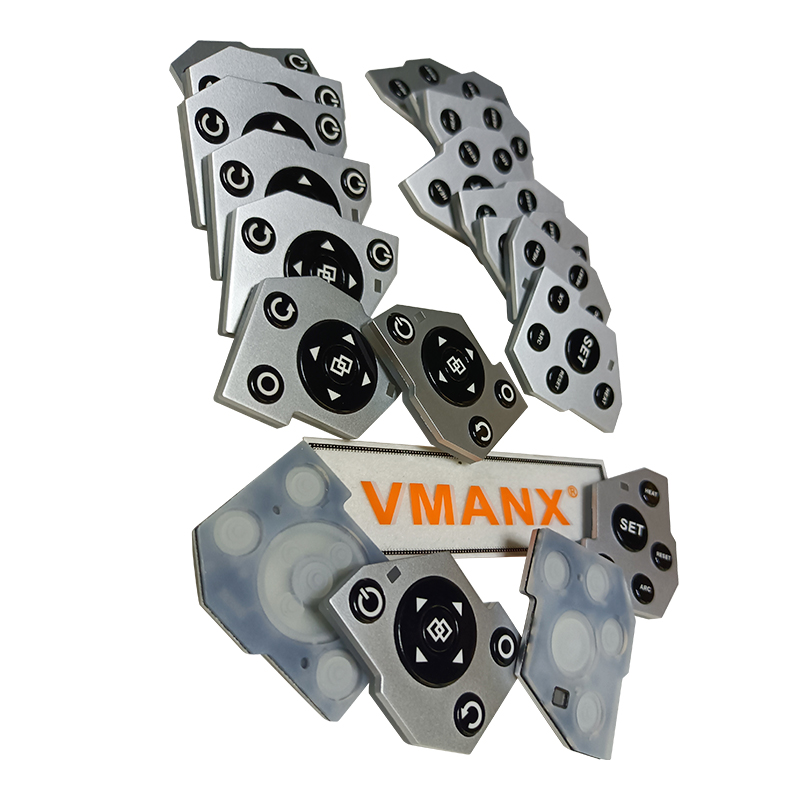

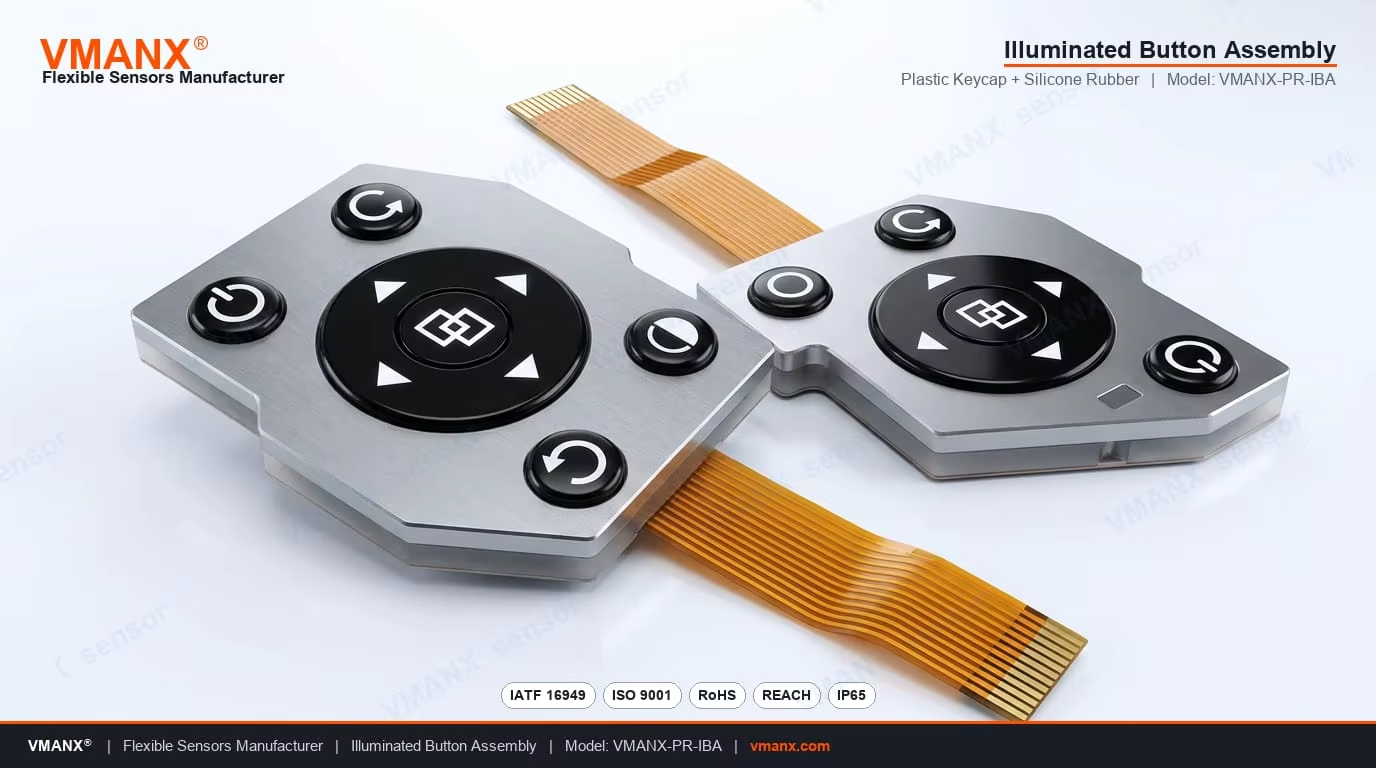

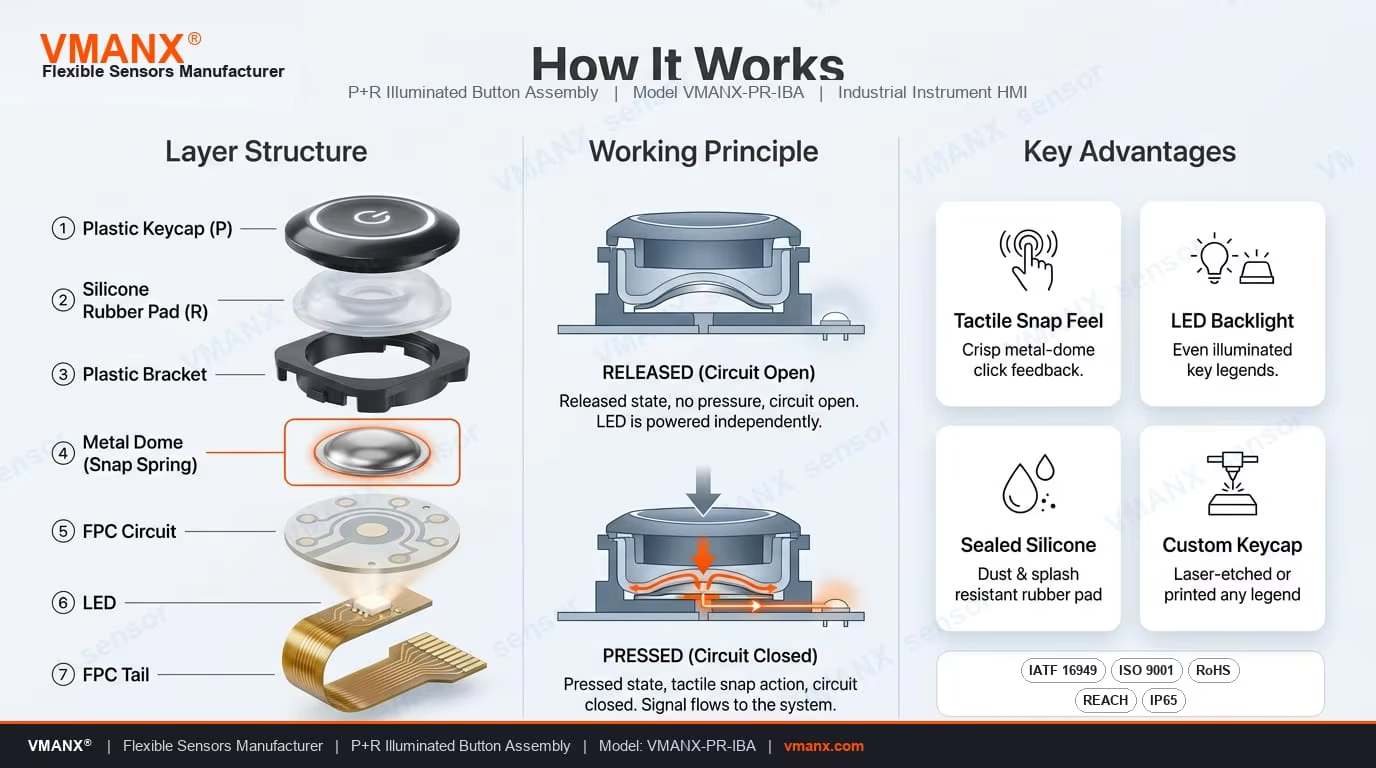

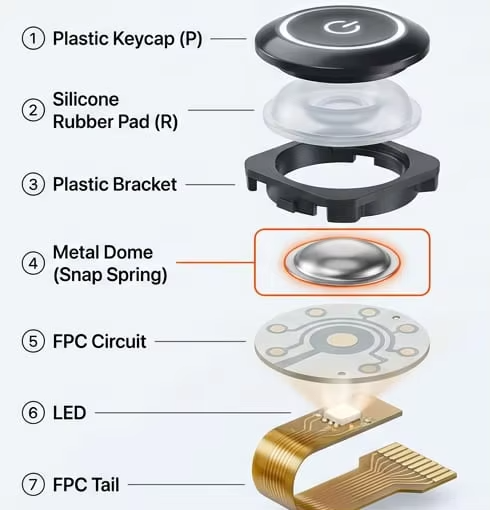

Sie verfügt über eine zweilagige Struktur:

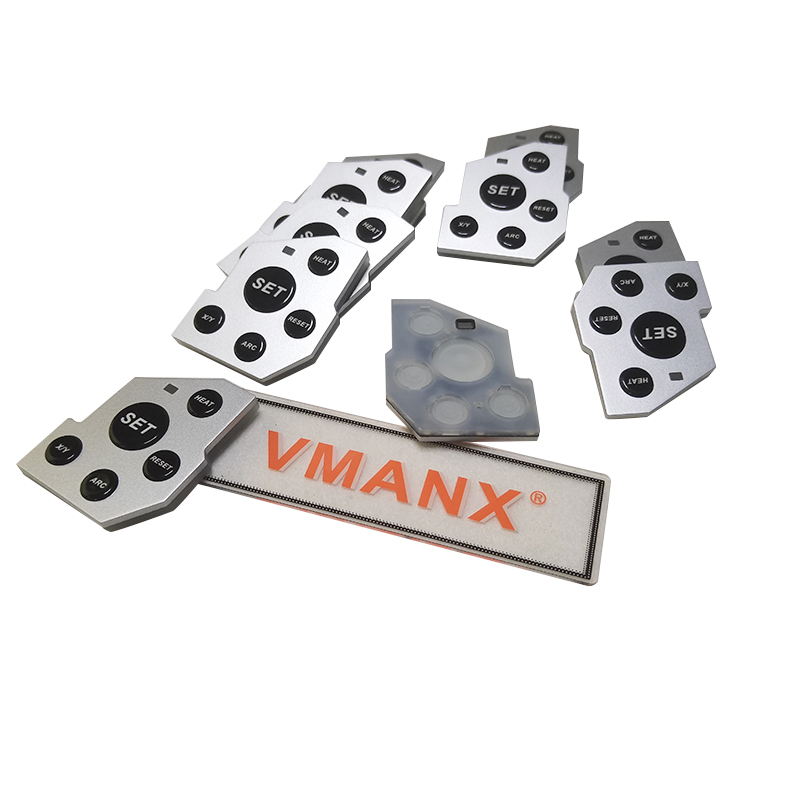

Oberer Schicht: P+R-Tastaturbaugruppe, vollständig spritzgegossen (Tasten, Rahmen, Silikonkautschuk) mittels Präzisionsspritzguss. Oberflächenbehandlungen umfassen Lasergravur und Lackierung zur visuellen/taktilen Individualisierung.

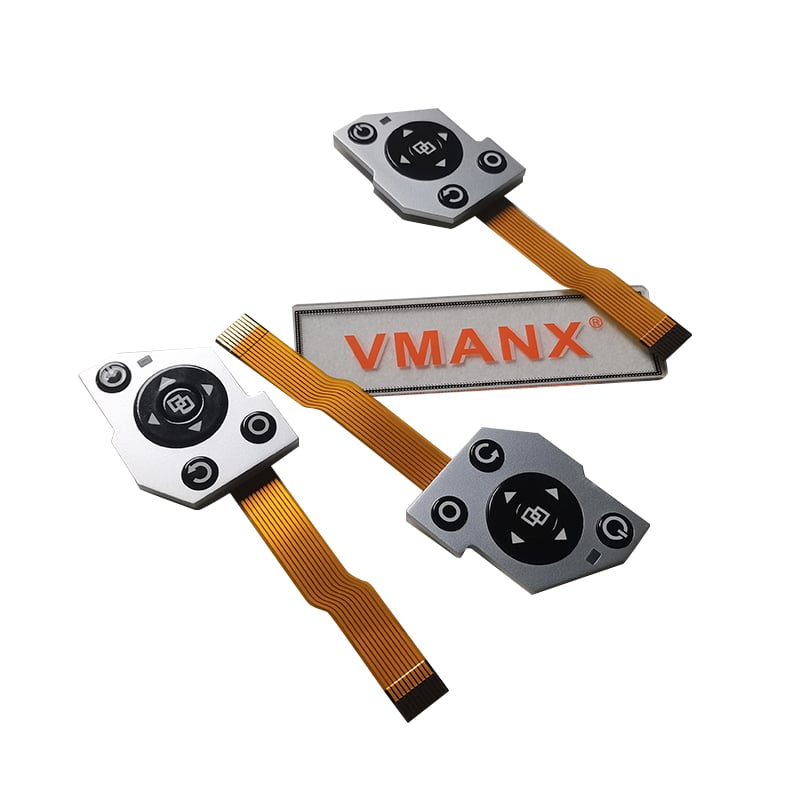

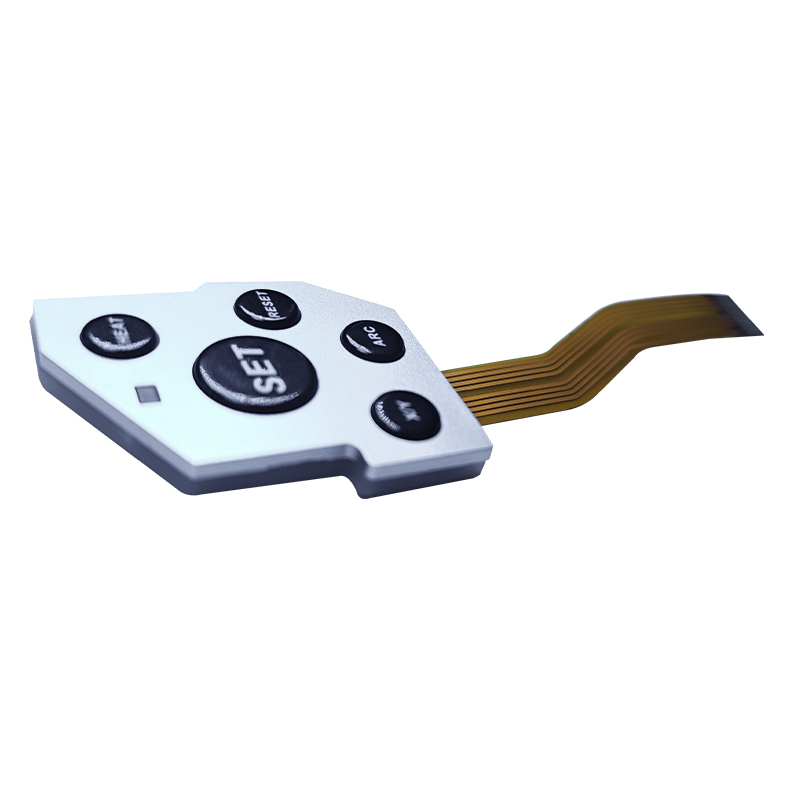

Untere Schicht: Flexible Leiterplatte (FPC) oder starre Leiterplatte (PCB), integriert mit Metallkuppelschaltern, LEDs und SMD-Komponenten.

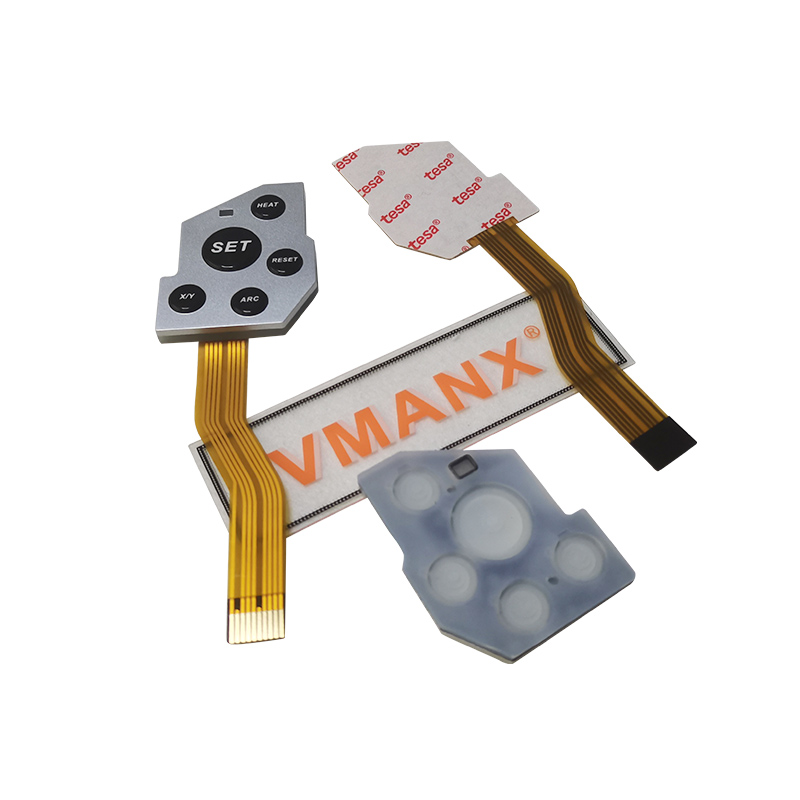

Verklebungsmethode: Hochpräziser doppelseitiger Klebstoff – gewährleistet strukturelle Stabilität und Dichtigkeit.

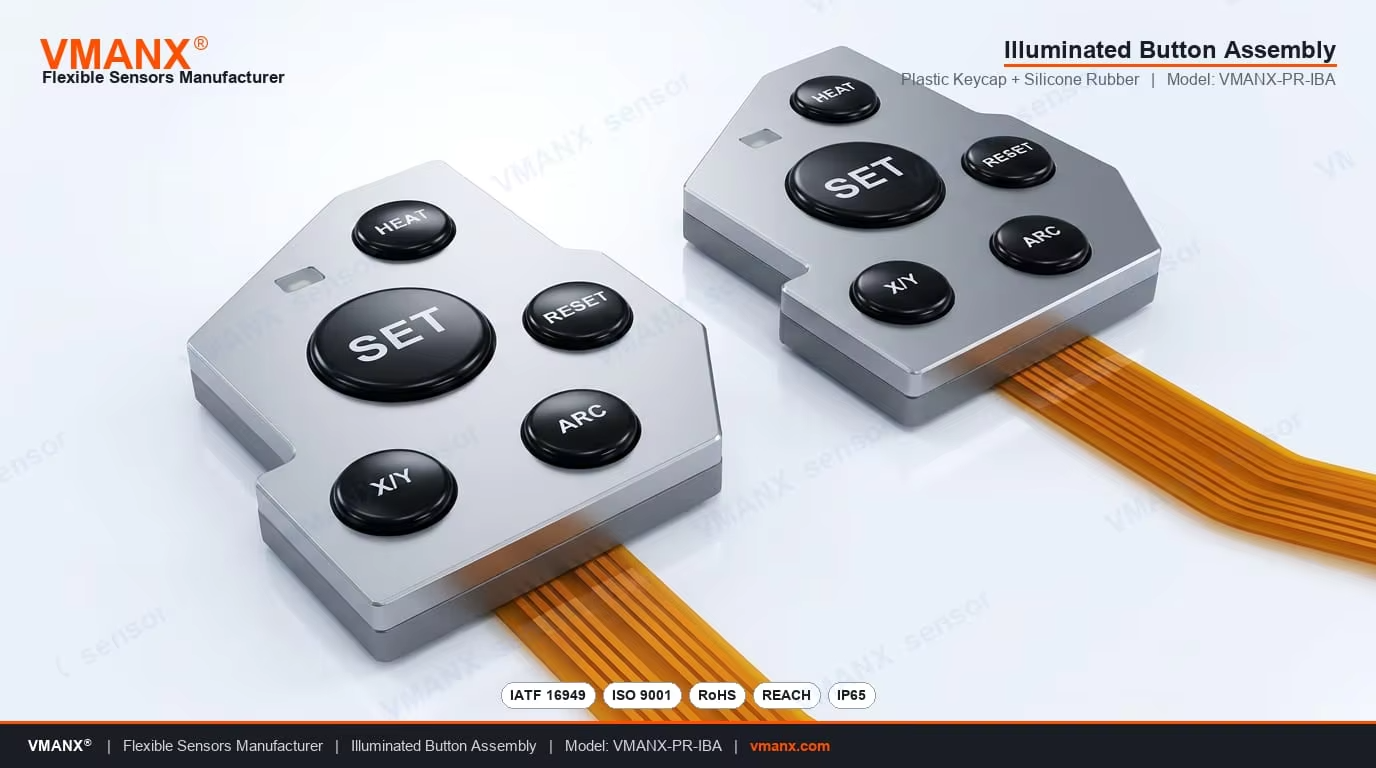

Kernfunktionen: Silikonkautschuk- und Metallkuppeln sorgen für taktilen Feedback; Silikon fungiert als Lichtleiter für gleichmäßige LED-Beleuchtung. Ideal für Haushaltsgeräte, industrielle Steuerungen, medizinische Geräte und Automobilelektronik.
| Elektrische Parameter | ||
| Parameter | Spezifikation | Prüfbedingungen |
| Betriebsspannung | 3–24 V DC | -- |
| Nennstrom | ≤ 50 mA (Berührungsstelle) / ≤ 20 mA (LED) | Normale Temperatur 25 ℃ |
| Kontaktwiderstand | ≤ 100mΩ | Anfangszustand, Wechselstrom 1 kHz |
| Isolationswiderstand | ≥100 MΩ | 500 V Gleichspannung, normale Temperatur/Feuchtigkeit |
| Durchschlagsfestigkeit | Wechselspannung 500 V, 1 Minute (kein Durchschlag) | Zwischen Berührungsstelle und Gehäuse |
| LED-Helligkeit und CCT | Anpassbar (Weiß: 5000–6000 K; RGB verfügbar) | Treiberstrom: 10–15 mA |
| Mechanische und strukturelle Parameter | |
| Parameter | Spezifikation |
| Tastenweg | 0,2–1,0 mm (anpassbar) |
| Betätigungskraft | 160 ± 30 gf (Standard), Bereich 80–350 gf |
| Rückstellkraft | ≥ 70 % der Betätigungskraft |
| Lebensdauer | ≥ 1.000.000 Schaltzyklen |
| Silikonhärte | 40–60 Shore A (optimiert für Lichtleiter) |
| Betriebstemperatur | -40℃ bis +85℃ |
| Schutzklasse | IP67 (staubdicht, wasserdicht) |
| Langlebigkeit und Umweltbeständigkeit |
| Mechanische Lebensdauer: ≥ 1 Million Betätigungen (gemäß IEC 60529, ohne strukturelle/funktionelle Verschlechterung). |
| Umgebungsbeständigkeit: |
| Temperaturwechsel (-40 °C → 85 °C, 100 Zyklen): Keine Sprödigkeit oder Verformung des Silikons. |
| Feuchtigkeitstest (40 °C, 93 % rel. Luftfeuchtigkeit, 240 h): Änderung des Kontaktwiderstands ≤ 10 %. |
| Chemikalienbeständigkeit: Beschichtung besteht ISO-4611-Tests (Alkohol, Schweiß, Reinigungsmittel; 500 Abwischungen ohne Abblättern). |
| IP-Schutzart (Schutzklasse) |
| IP67-zertifiziert |
| Staubdicht (6): Undurchlässig für Staub (industrielle Qualität). |
| Wasserdicht (7): Übersteht 30 Minuten Eintauchen in 1 m Wasser. |
| Dichtkonzept: Silikonkanten + vollständige Randklebung verhindern das Eindringen von Flüssigkeiten/Partikeln. |
| Oberflächenbeschichtungen und visuelle Optionen |
| Verarbeitungsoptionen: |
| Lasergravur: Hochpräzise Symbole/Icons (Auflösung ≤ 0,1 mm), verschleißfest. |
| spray-Beschichtung: Matt-/Glanz-/Metallic-Oberfläche, kundenspezifische Pantone-Farben (konform mit europäischen und amerikanischen Marken-Visuellen-Identitätssystemen). |
| Lichtleiter-Konzept: ≤ 15 % Lichtverlust; blendfreie, gleichmäßige LED-Streuung. |
| individualisierung: Tastenformen, Oberflächenstrukturen (Raster/Punktmuster), Designs für hinterleuchtete Bereiche. |
| Ergonomie und taktiler Feedback |
| Touch-Optimierung: |
| Einstellbare Betätigungscharakteristiken (stufenlos/schnell schaltend) für eindeutige Betätigung (Klick-Quote ≥ 60 %). |
| geräuscharm: ≤ 45 dB (gemessen in 30 cm Abstand). |
| Lichtgleichmäßigkeit: ≥ 85 % (gemäß CIE-L*a*b*-Standard). |
| Taktile Hilfen: Zentrale Erhebungen/Randwülste für die Bedienung durch Blinde. |
| Kompatibilität der Schaltungsschicht | ||
| Typ | Vorteile | Anwendungen |
| flexible Leiterplatte | Biegsam, vibrationsbeständig; ≤ 0,3 mm | Gekrümmte Geräte, tragbare Produkte |
| Starres PCB | Stabilität; komplexe Mehr-LED-Verdrahtung | Industrielle/Medizintechnik |
| Anpassungsdienste |
| Layouts: Nichtstandardmäßige Formen (rund/unregelmäßig), Mehrfachtasten-Matrizen (z. B. 4×4). |
| Merkmale: |
| Zonale Hintergrundbeleuchtungssteuerung (unabhängige LED-Gruppen). |
| Druckerkennung (widerstands-/kapazitive Schichten). |
| ESD-Schutz (±15 kV Luftentladung; IEC 61000-4-2). |
| ESD-Schutz (±15 kV Luftentladung, IEC 61000-4-2). |
| Standard | Zertifizierung | Region |
| Elektrische Sicherheit | UL 94 V-0 (flammschutzbeschichtet), CE-Niederspannungsrichtlinie | Nordamerika/EU |
| Öko-Konformität | RoHS 3, REACH (SVHC < 0,1 %) | Weltweite |
| Zuverlässigkeitsprüfungen | IEC 60529, IEC 60068-2 (Umweltbeanspruchung) | Industrie |
| Gestaltungs-Zusammenarbeit: DFM-Analyse (Design for Manufacturability) und 3D-Modelle (STEP-Format). |
| Lieferkette |
| Lieferzeit: 30–45 Tage (MOQ 5.000 Stück). |
| Logistik: Lokale Lager in der EU/Nordamerika; DDP-Bedingungen unterstützt. |
| Garantie |
| 18-monatige Garantie (einschließlich Ausfälle durch Umweltbelastung). |
| FA-Unterstützung: Fehleranalysebericht innerhalb von 48 Stunden. |
