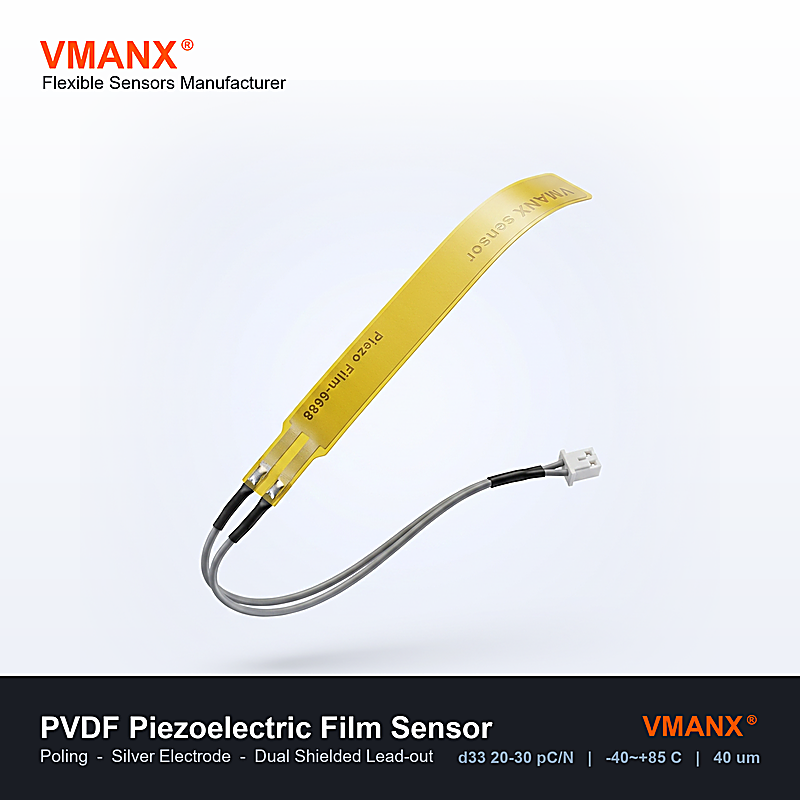

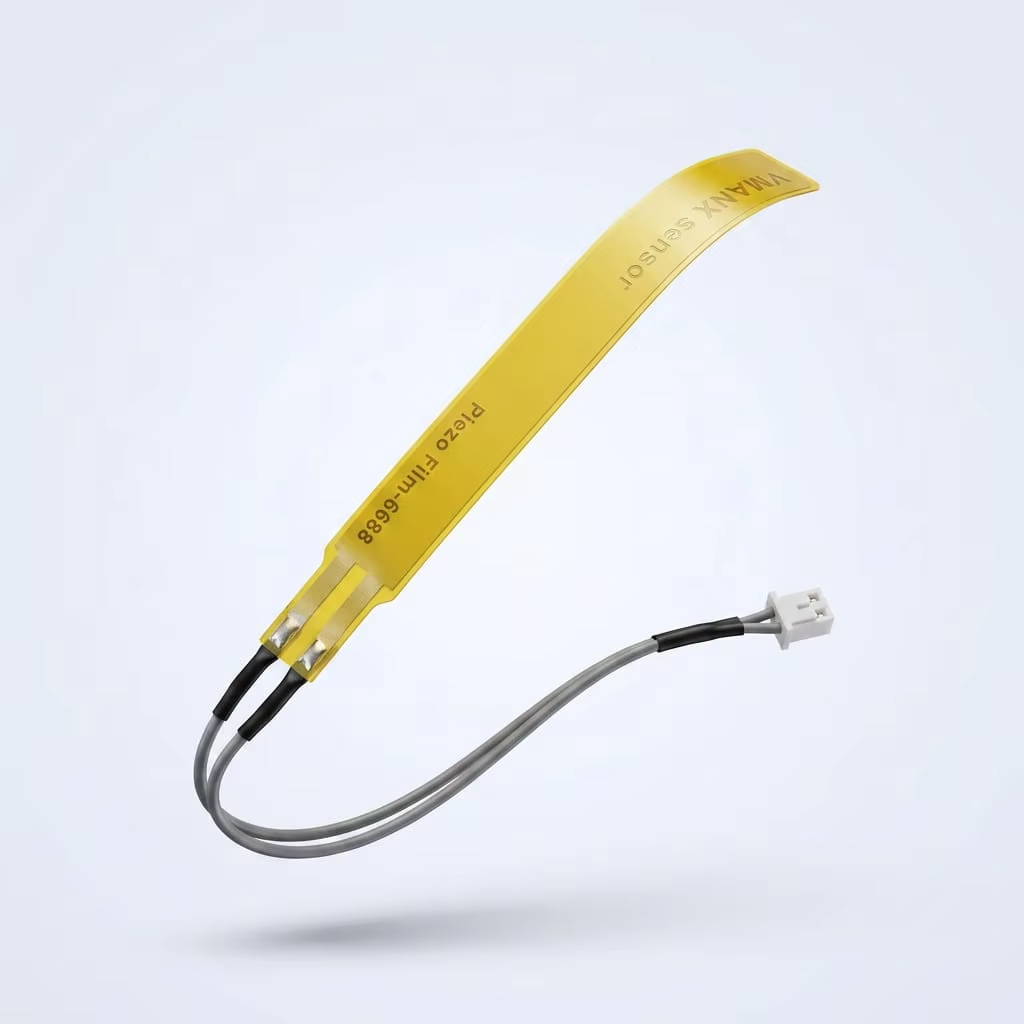

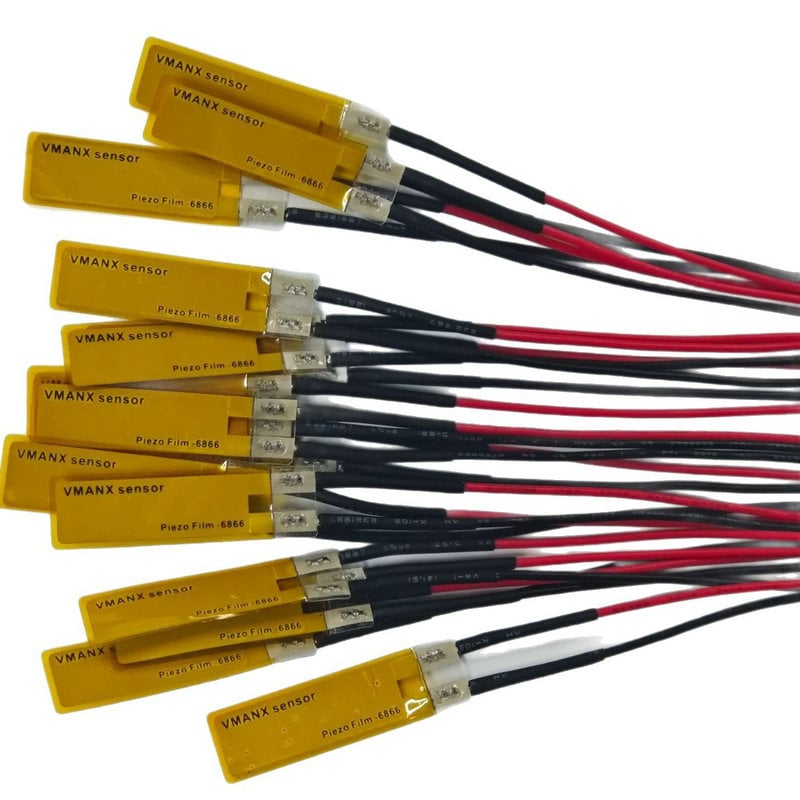

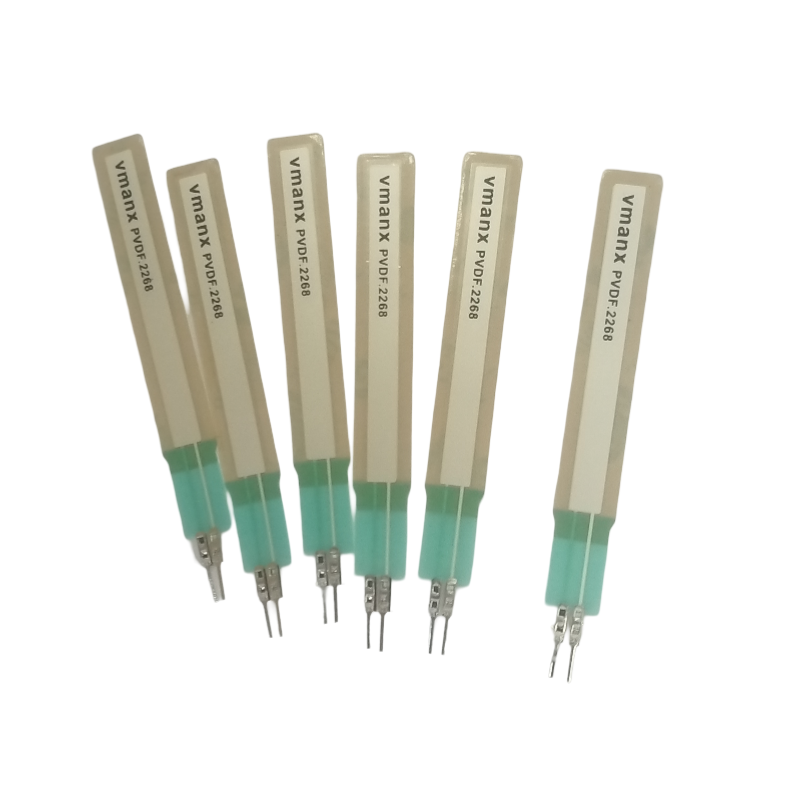

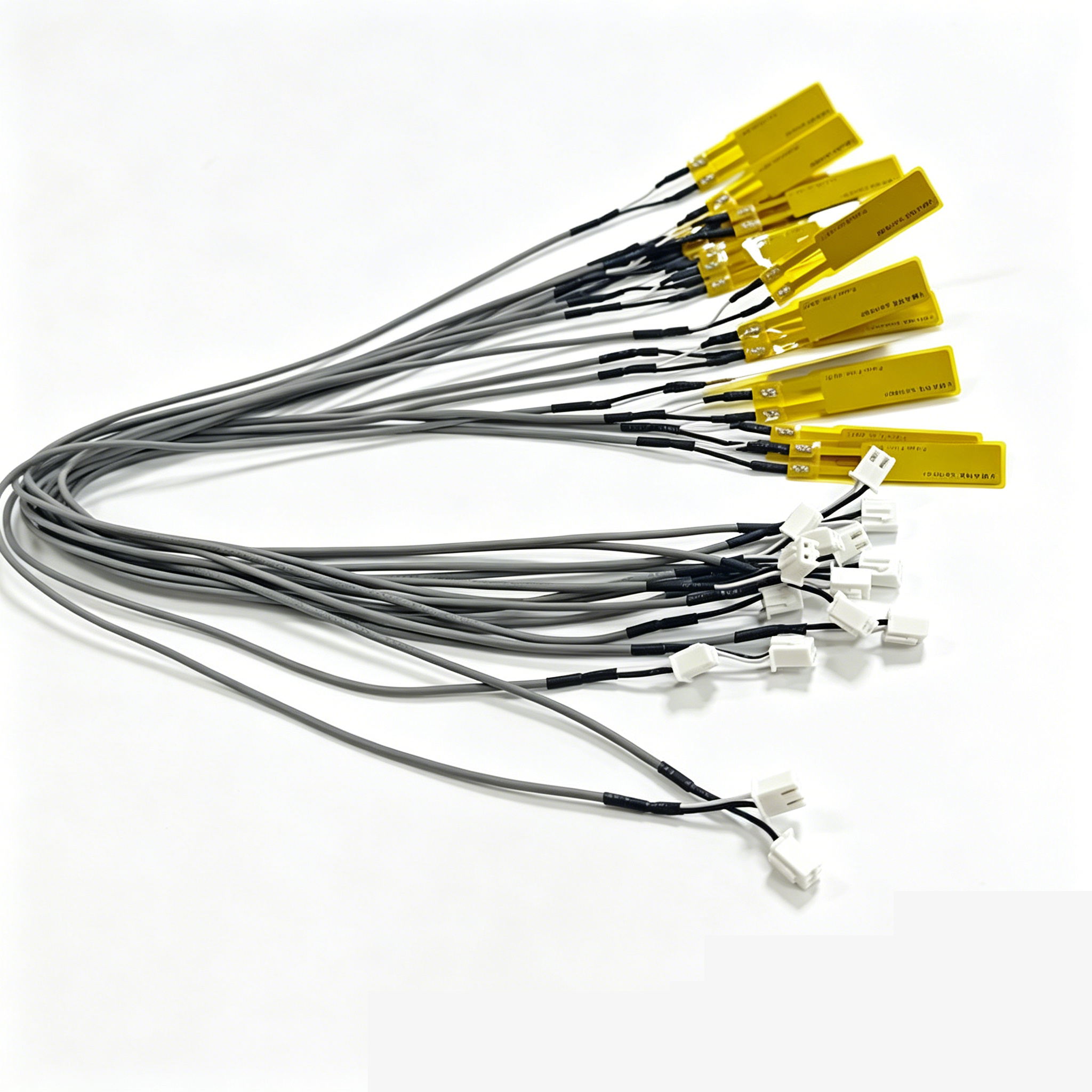

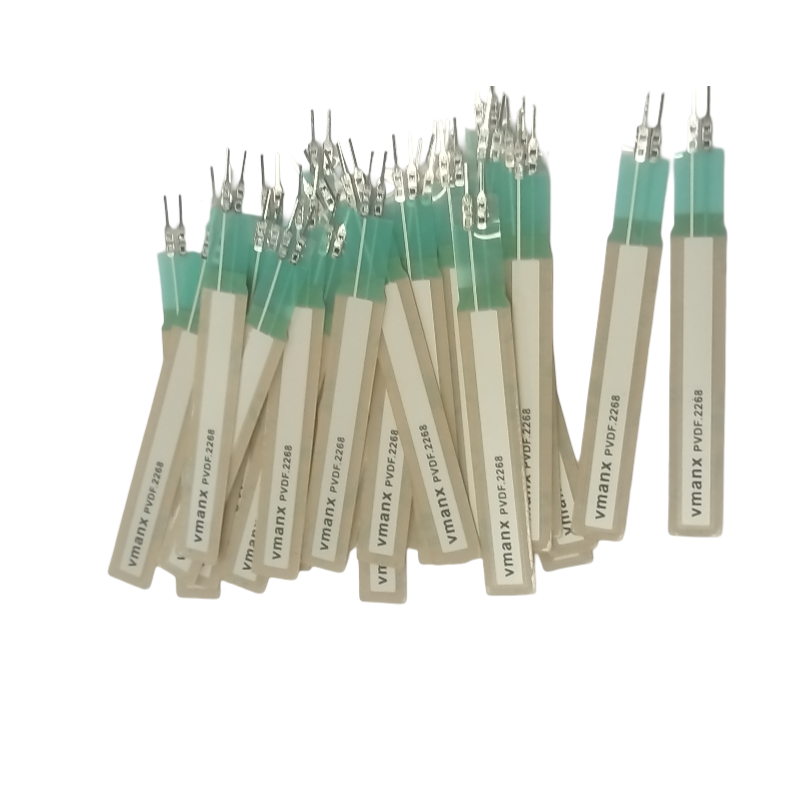

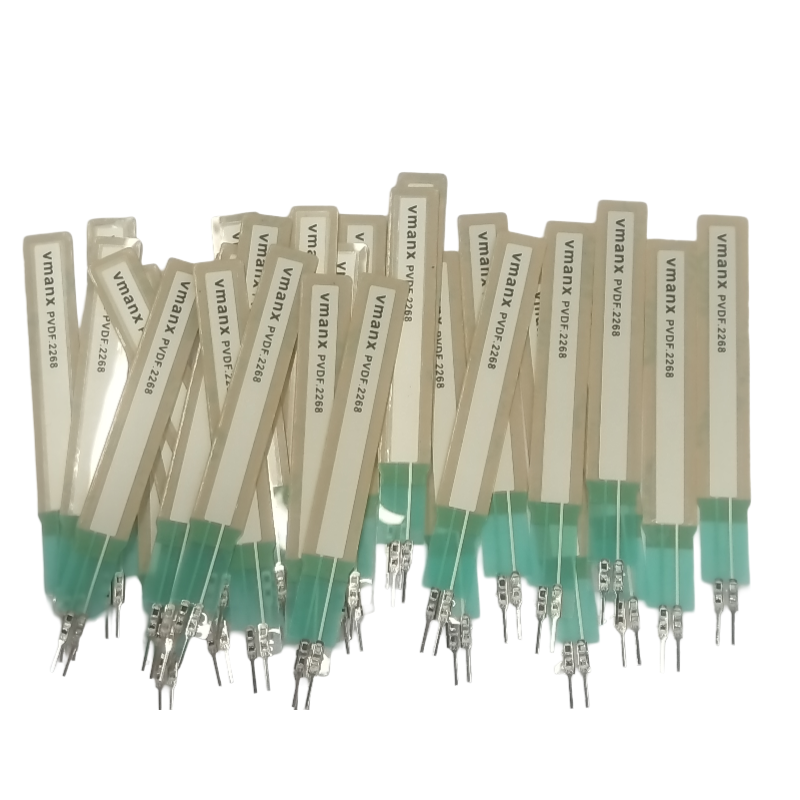

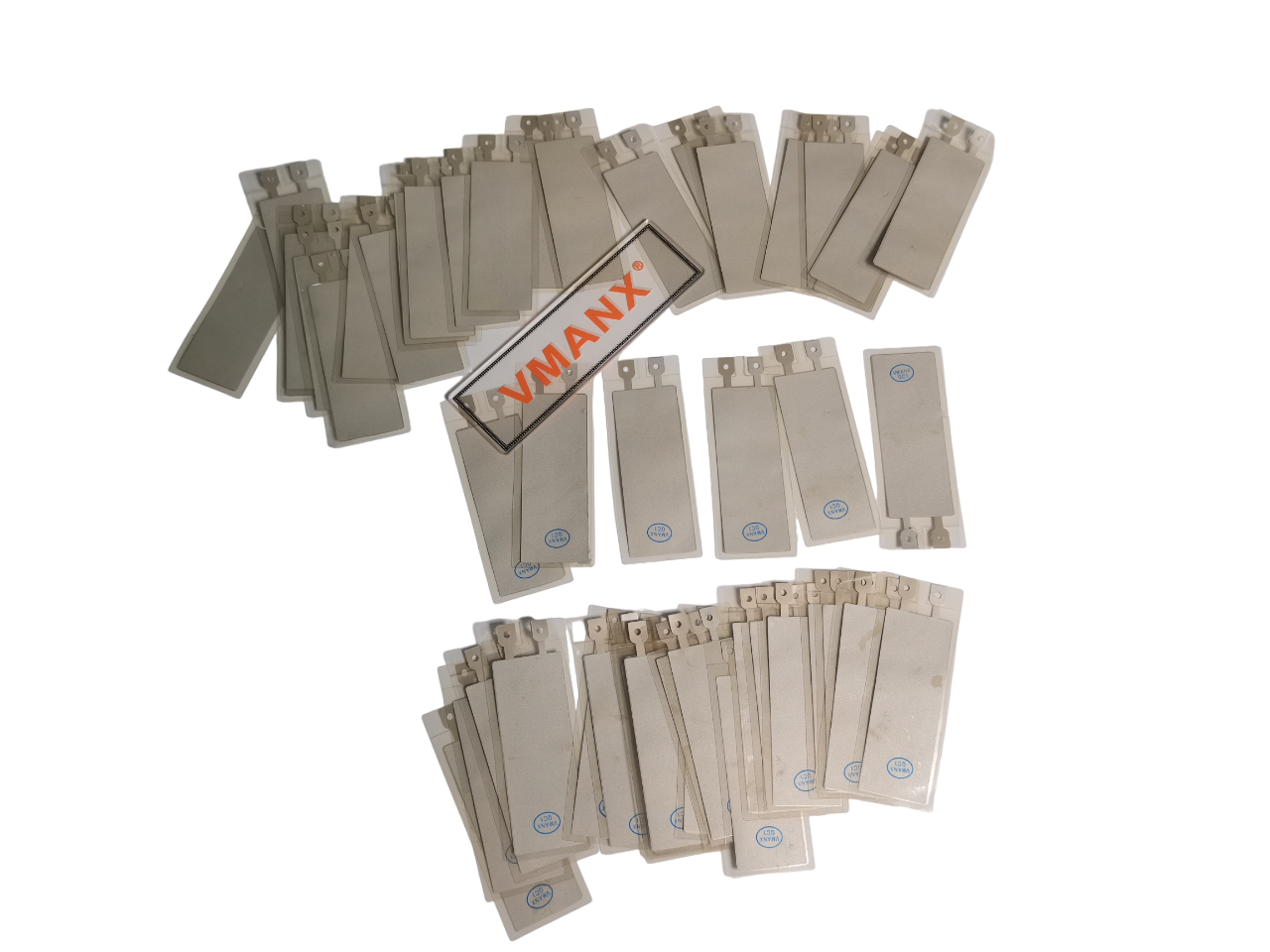

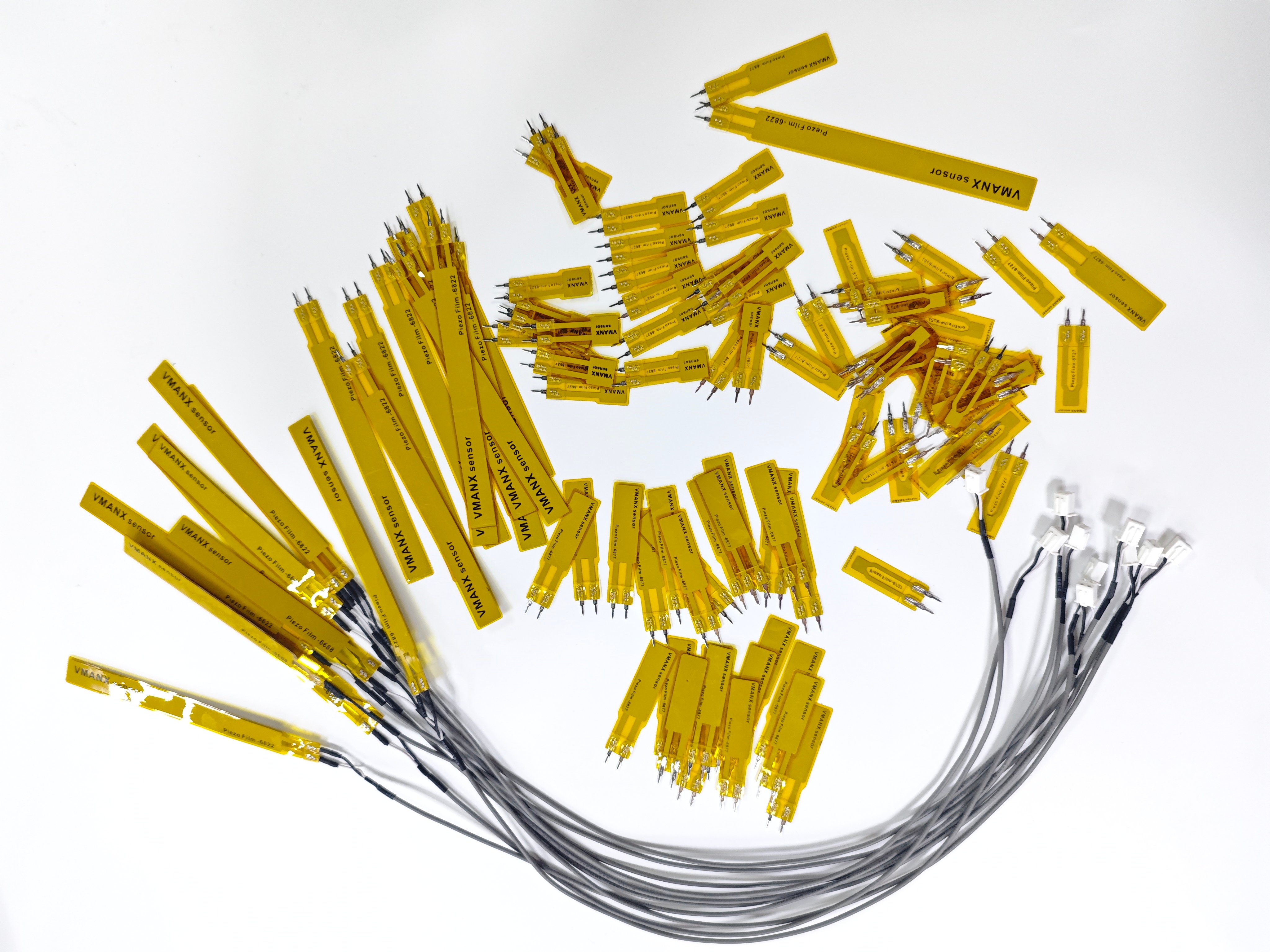

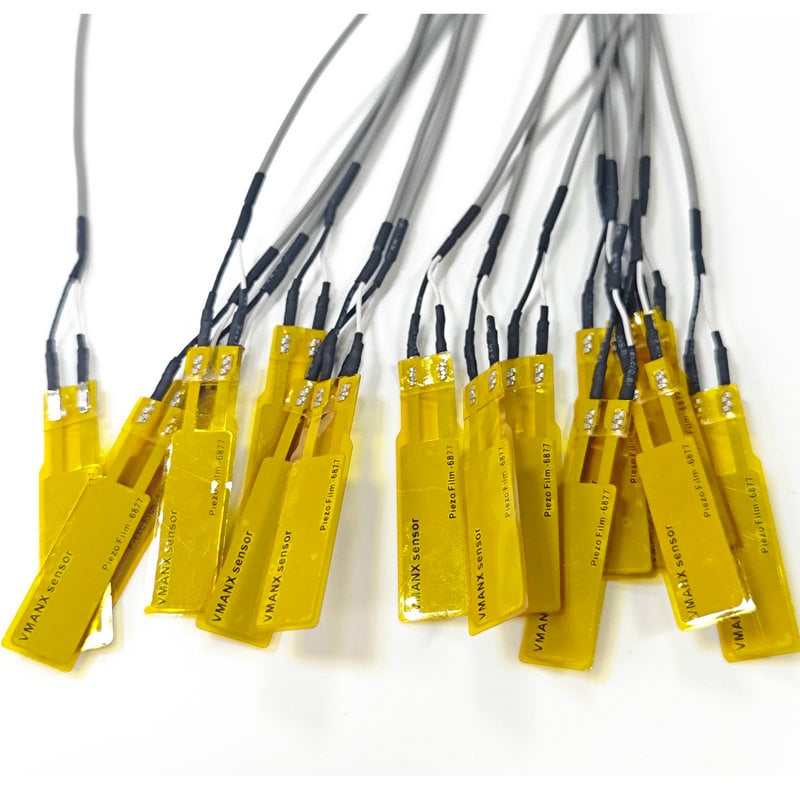

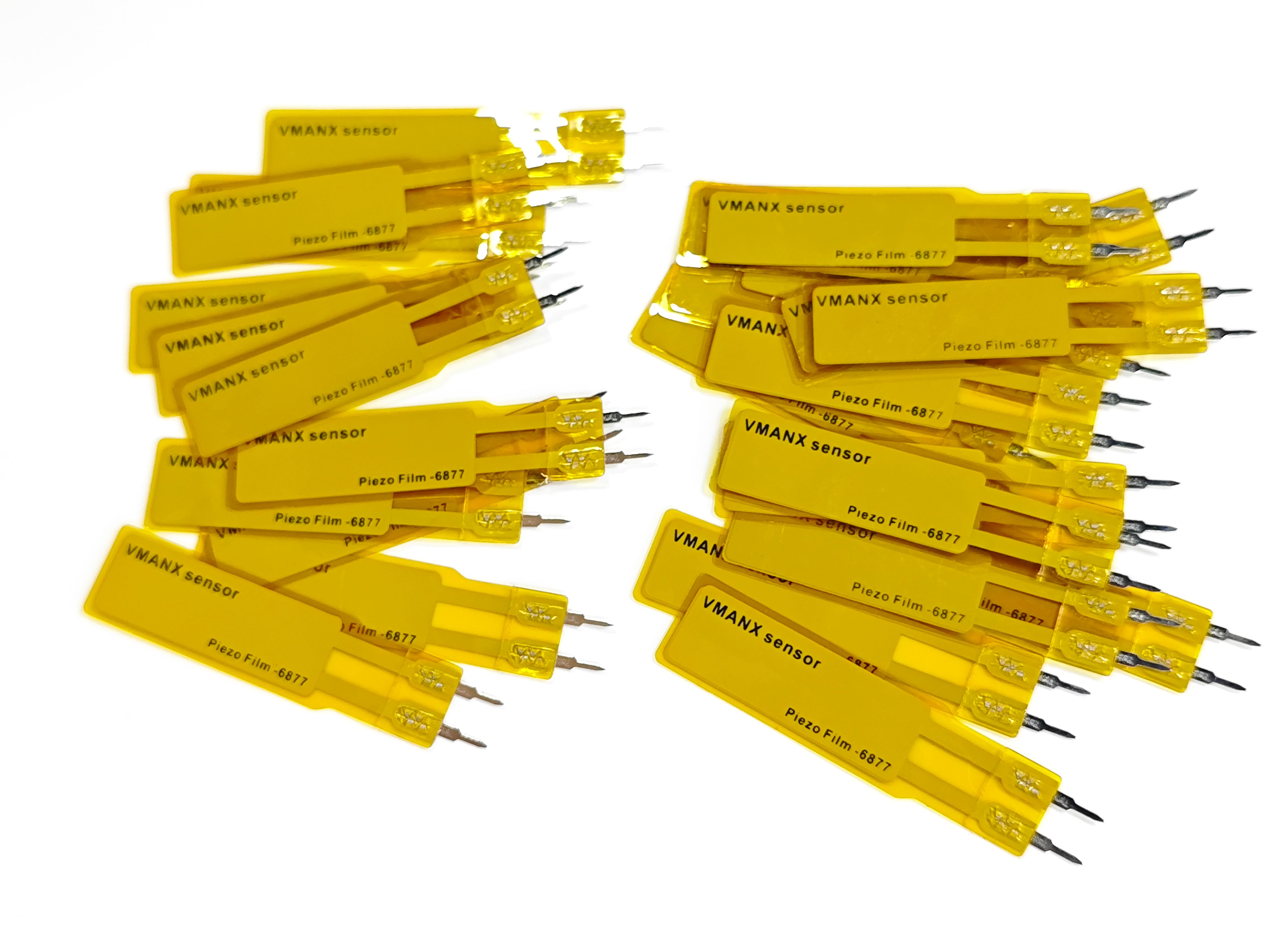

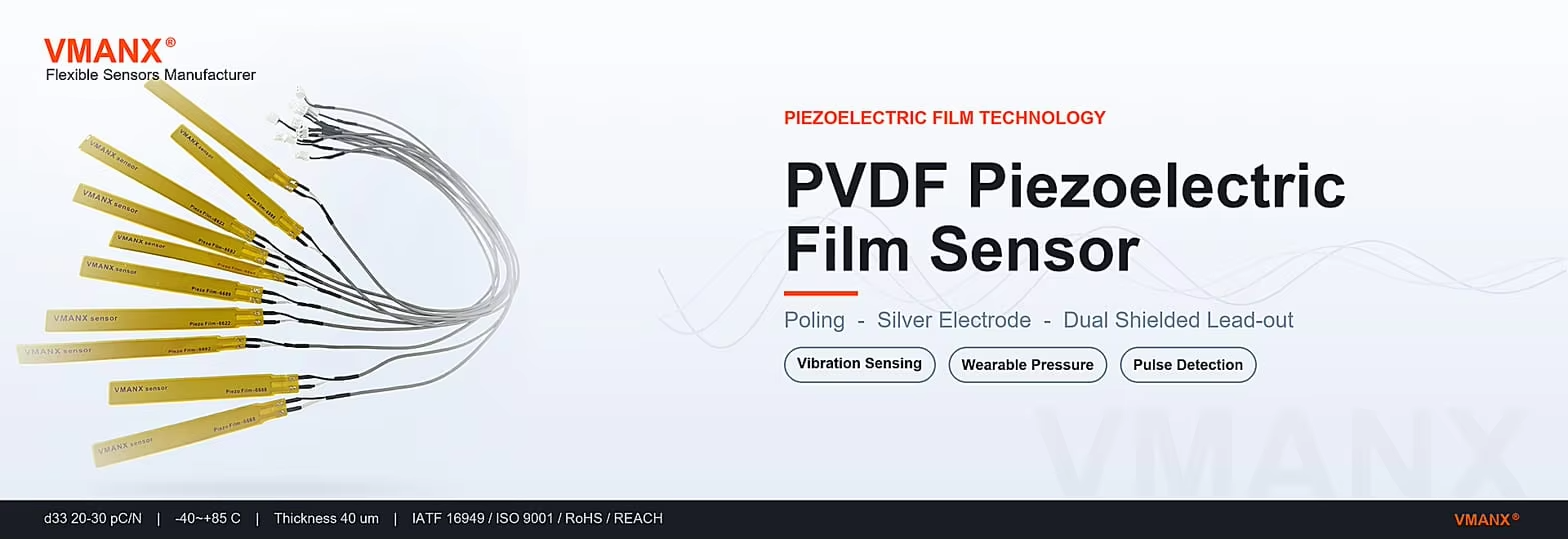

VMANX PVDF圧電フィルムセンサは、高純度ポリビニリデンフルオライド（PVDF）フィルムを採用しています。
多軸延伸および高電圧分極プロセスにより、安定したベータ相結晶構造が形成されます。
高精度スクリーン印刷電極技術および多層複合封止技術と組み合わせています。
電気機械信号変換において高い感度および広帯域周波数応答を実現します。動的力検出、振動モニタリング、音響センシングなど、さまざまな用途に適しています。
| パラメータ | VMANX VV-PVDF6866 | 単位 | 試験条件 |
| 圧電ひずみ定数（ds） | 20-25 | pC／N | 25℃、1Hz |
| 圧電電圧定数 (g3s) | ≥200 | mV・m／N | 25℃、100Hz |
| 周波数応答範囲 | 0.1 Hz～100MHz | - | ±3dB |
| 誘電率 (ε／ε₀) | 11-13 | - | 1KHz |
| 静電容量密度 | 350-400 | pF／cm² | 厚さ44μm、1kHz |
| 音響インピーダンス | 2.5-3.0 | MRayl | 水負荷 |
| 動作温度 | -20℃～+85℃ | - | 長期的な安定性 |
| 焦電係数 | ≤35 | μC/(m²・K) | δT=1K |
| 突入電圧 | ≥1800 | V（直流） | 25℃、44μmフィルム厚さ |
| 直線性誤差 | ±1% | F.S. | ダイナミックレンジ＞120dB |
| コア層：28／44／110μm PVDFフィルム（カスタマイズ可能） |
| 高電圧分極処理、ベータ相含有率 ≥80％ |
| 電極層 |
| 両面銀ペースト印刷電極（厚さ5～10μm） |
| エッジ非金属化処理（短絡防止） |
| 封止層 |
| 上層：12μmポリエステル保護フィルム |
| 下層：50μm柔軟接着層 |
| オプションのEMIシールド層（銅メッシュ埋込、マグネトロンスパッタリング） |
周波数応答特性：−3dBカットオフ周波数 ≤ 0.5Hz（10MΩ負荷抵抗時）
温度安定性：d3sの変化率 < +5％（−40°C～85°C）

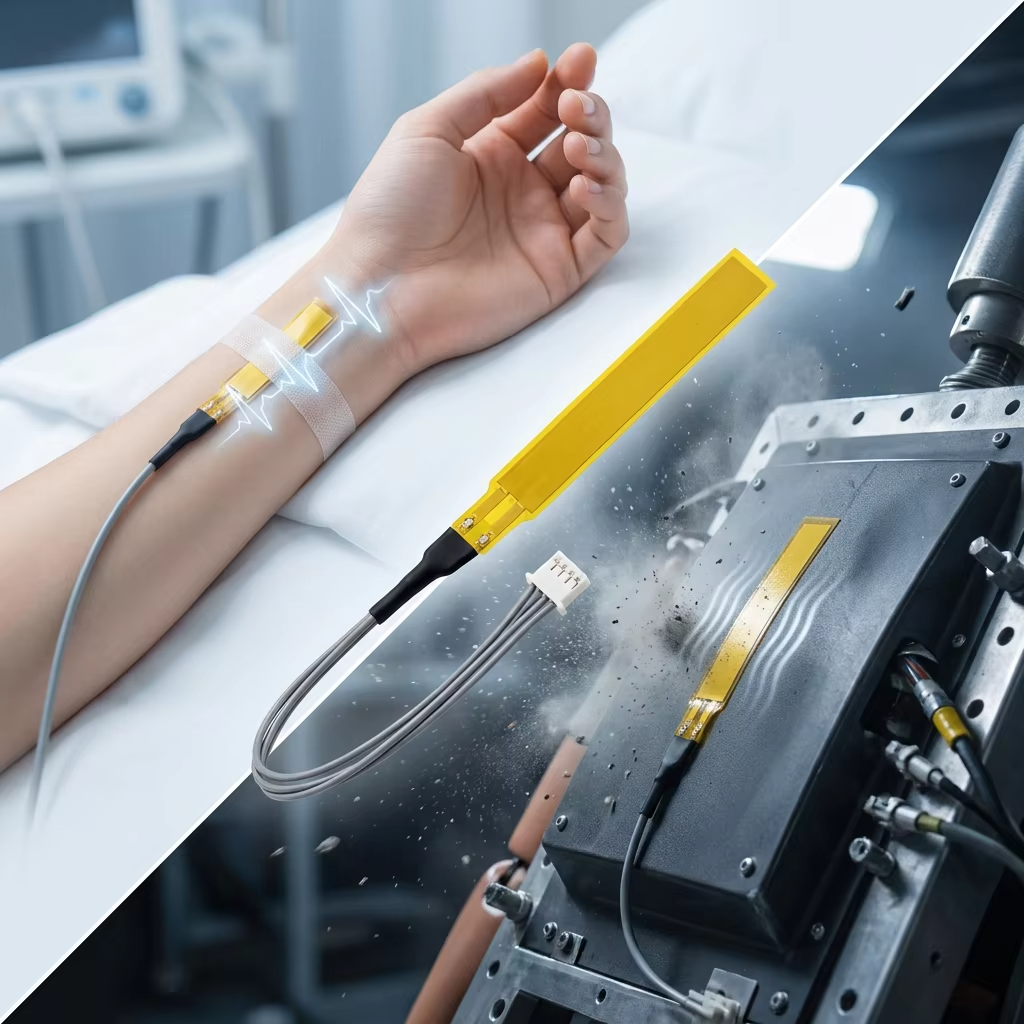

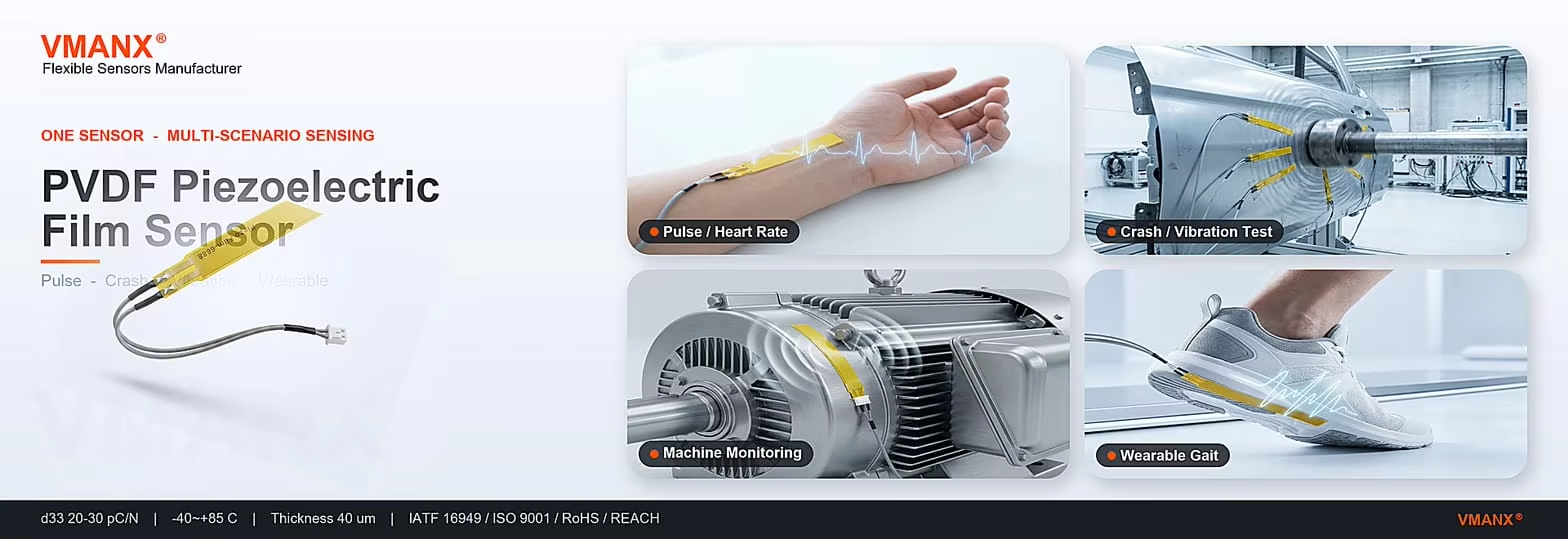

| フィールド | アプリケーションソリューション | 優位性 |

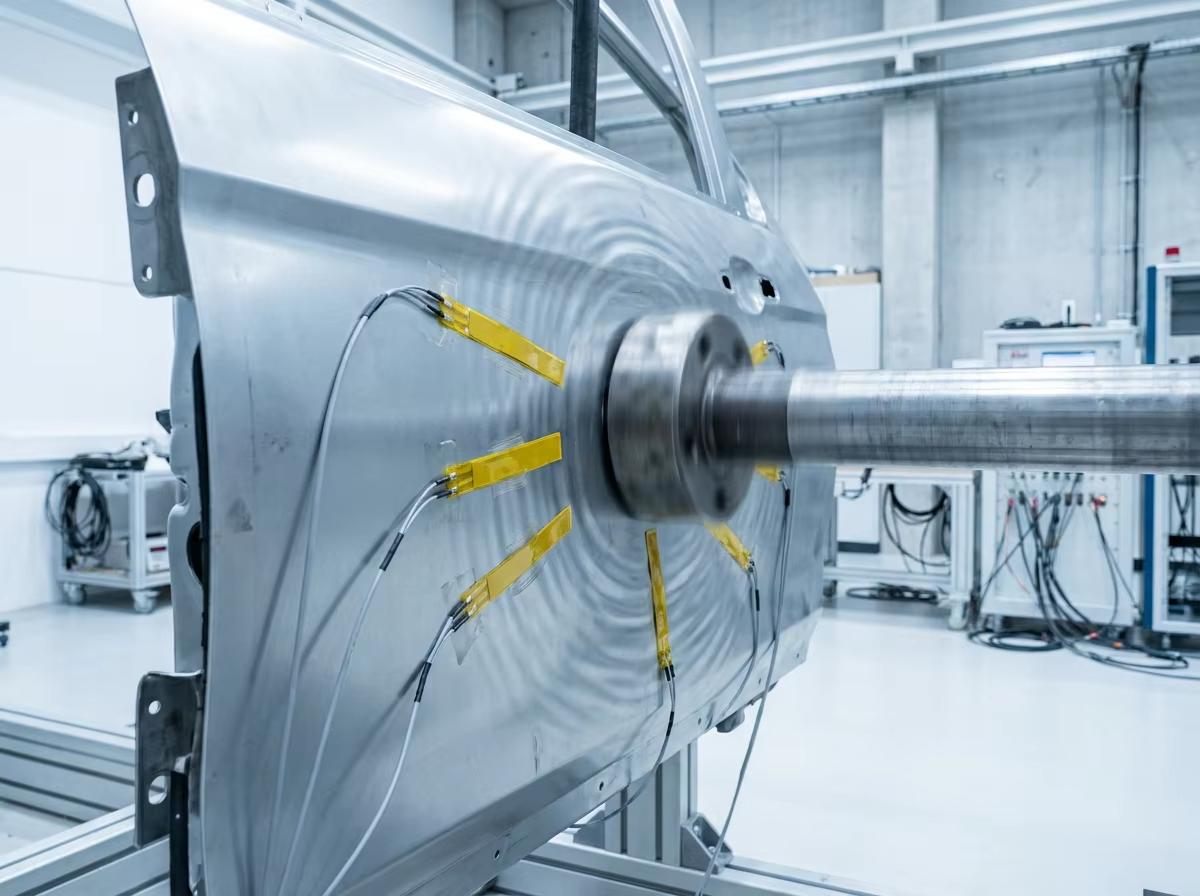

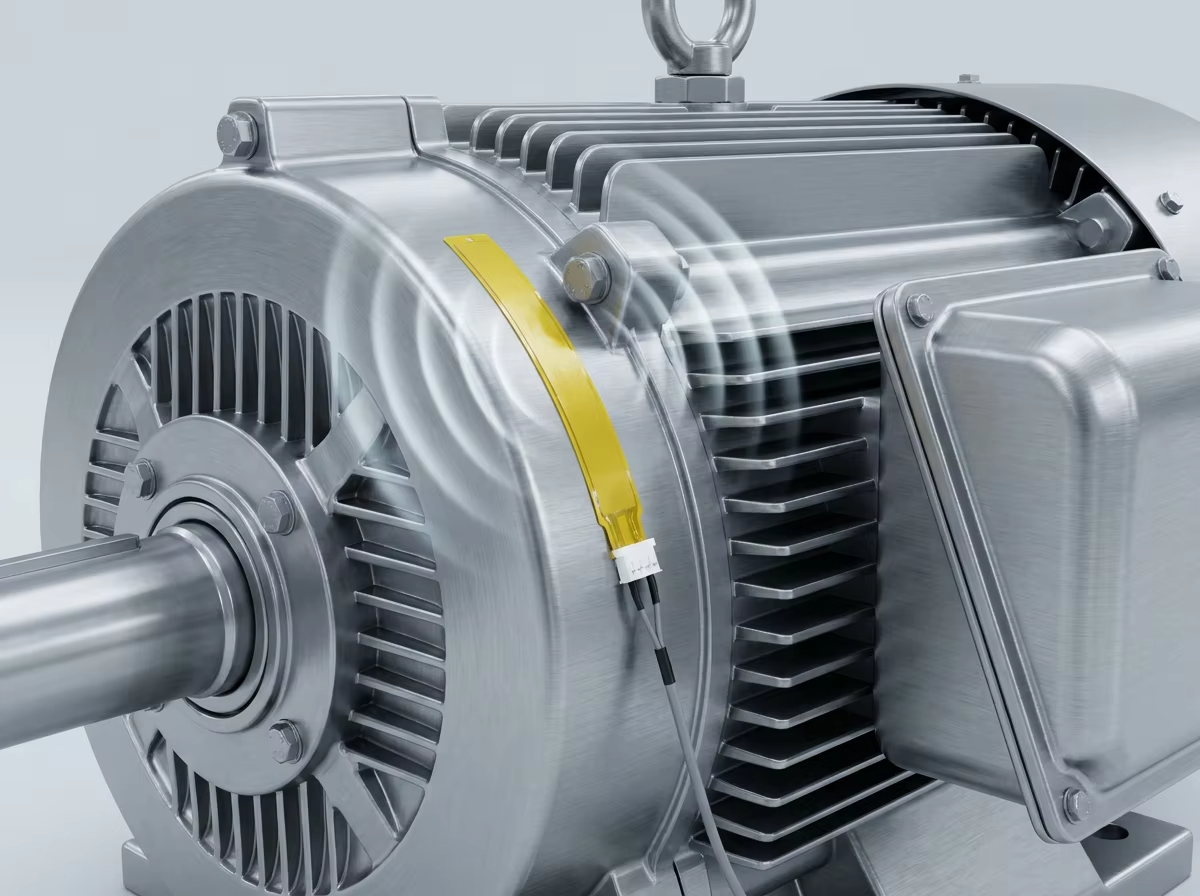

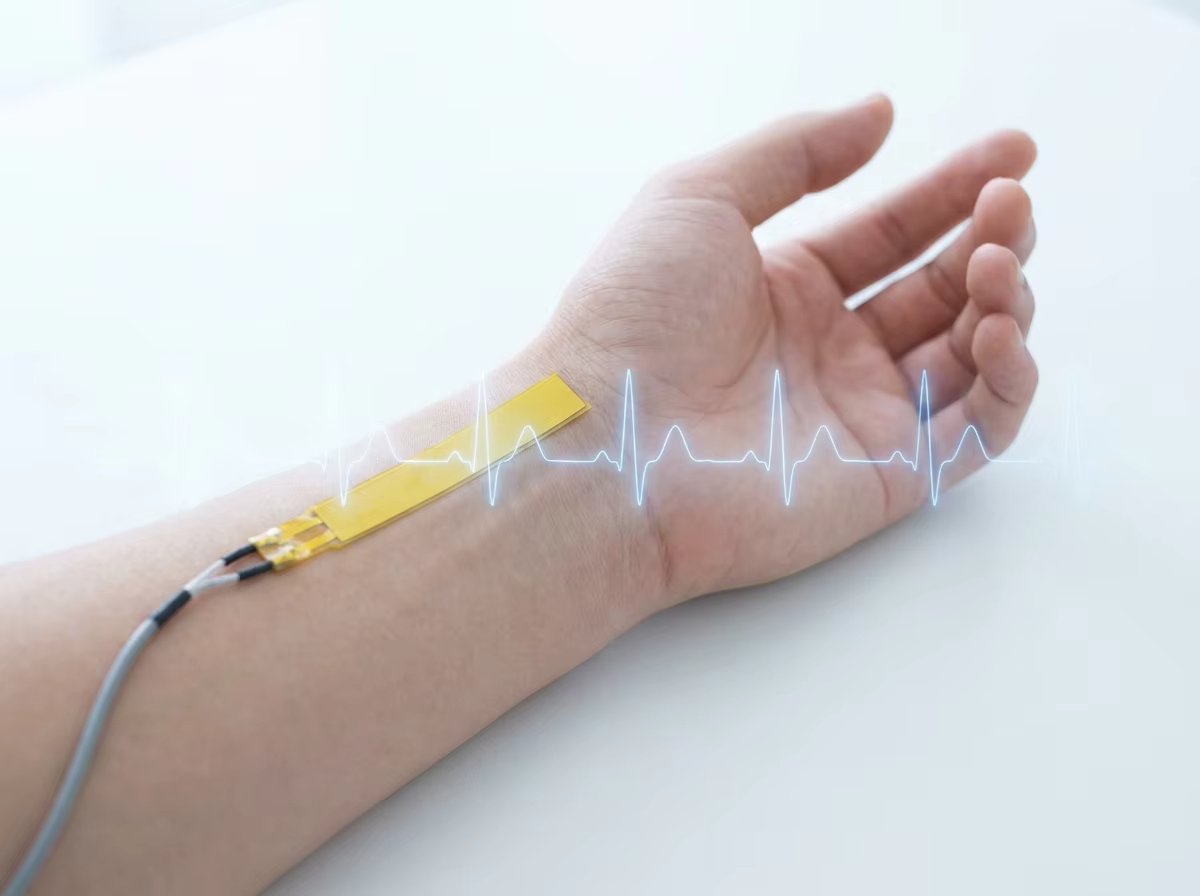

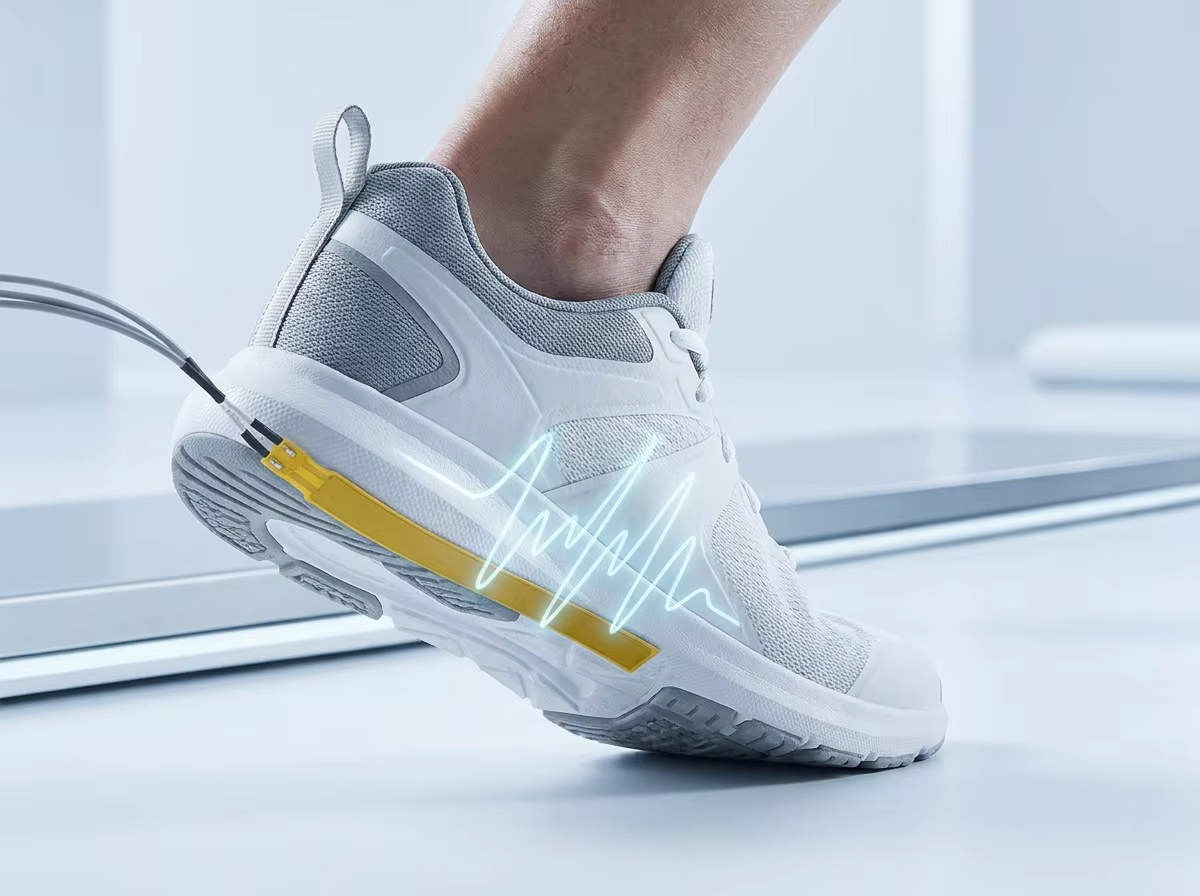

| 工業監視 | 軸受の摩耗検出、糸の断線検知 | 広帯域周波数応答（0.1～10kHz） |
| スマート交通 | 圧電ケーブル式車両分類システム | 直線性 ±0.5％、IP68保護等級 |
| 医療機器 | 超音波画像化プローブ；心拍数・呼吸モニタリング | 柔軟性・パッチ可能・軽量・高感度 |
| コンシューマーエレクトロニクス | 楽器用ピックアップ、装着型触覚フィードバック | 厚さ＜0.2mm、曲げ半径5mm |
推奨回路構成
推奨入力インピーダンス：＞100MΩ（電荷増幅器）
ケーブル種別：二重シールド同軸ケーブル（静電容量＜50pF／m）
干渉防止設計
ピロ電気ノイズを抑制するための差動出力方式
オフセット電極配置により高電圧絶縁破壊を防止
信頼性基準
機械的疲労寿命：ひずみ10％条件下で10°以上のサイクル数
・湿熱試験：85°C／85%RH、1000時間、パラメータドリフト＜3％
認証：RoHS指令、REACH規制、ISO 13485 医療機器対応
以下の非標準設計に対応可能：
カスタム電極パターン（レーザーエッチング／マスク蒸着）
統合型出力信号調整回路
フィルム－シリコン異種集積（MEMSプロセス）
