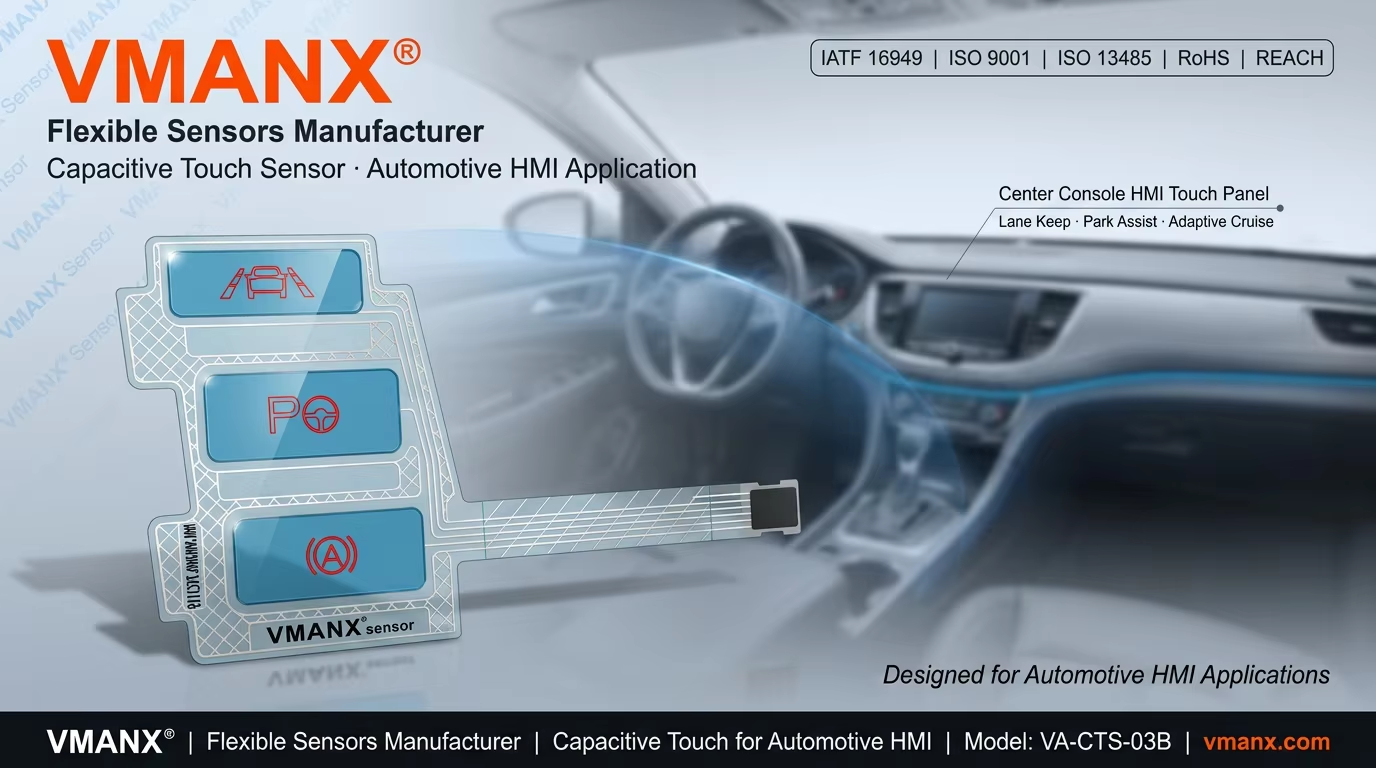

· Автомобилният сензорен филм VMANX използва "Технология за прецизно електронно печатане"

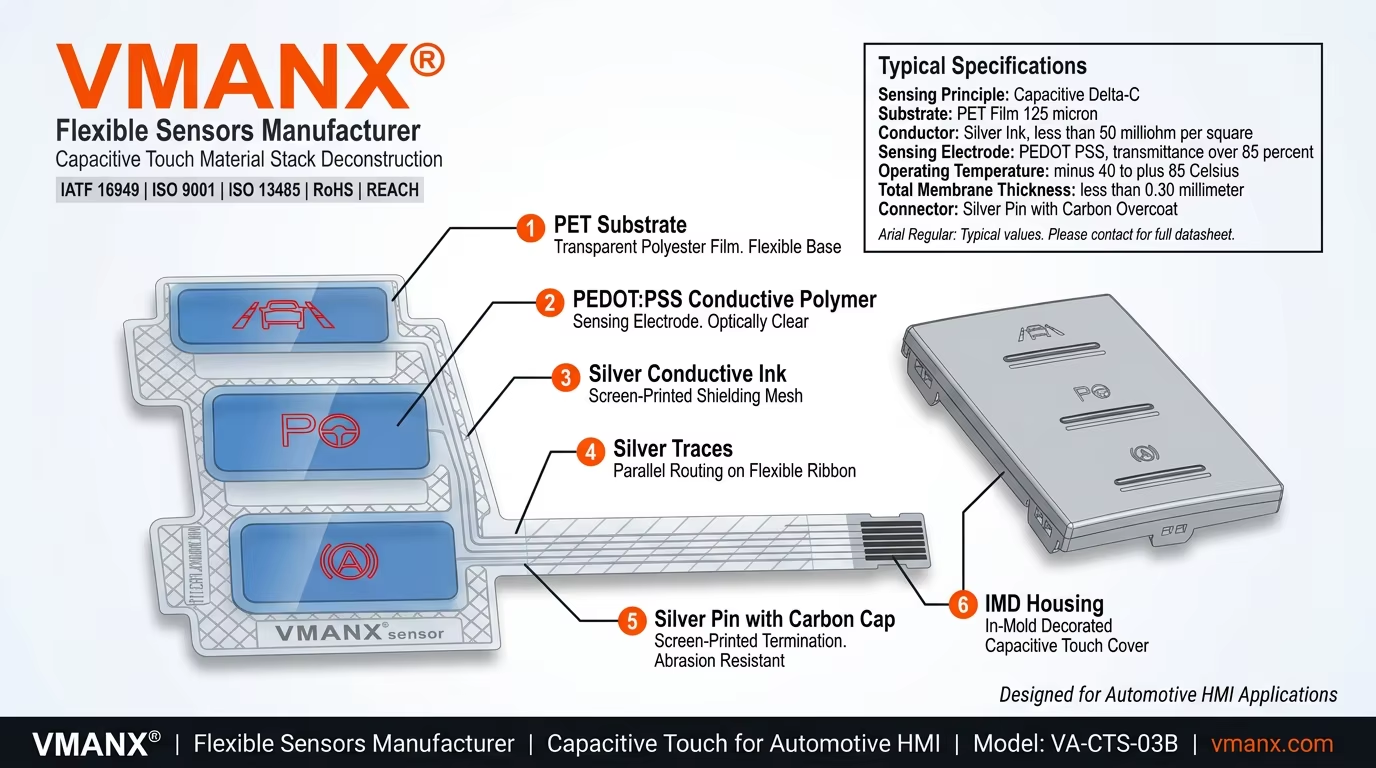

· Използва се високостабилна PET фолиа като основа, комбинирана с многопластова структура от екранирана печатна технология на сребърни проводими вериги, защитни въглеродни слоеве и прозрачен проводим мастил (PEDOT:PSS), завършена с високопроизводителен оптически прозрачен адхезив (OCA).
· Този продукт иновативно интегрира персонализирани печатни мотиви с прозрачни капацитивни сензорни електроди, постигайки баланс между функционалност и естетика. Проектиран е за изискващи електронни среди в автомобилната промишленост и отговаря на надеждността и екологичните стандарти за автомобилни компоненти.
Основни технически характеристики
| Интегриран визуален и тактилен дизайн |
| Персонализирани шарки/лога (напр. подсветени икони, фирмено лого) могат да се отпечатват директно върху PET филма. Едновременно с това високо прозрачният слой PEDOT:PSS (пропускливост ≥85 %) осигурява прецизно капацитивно докосваемо усещане. |
| Материали и процеси за автомобилна употреба |
| Основен слой: Високопрочен PET филм, устойчив на температури (стандартна дебелина: 125 μm; възможни алтернативи: 100 μm / 188 μm). |
| Структура на веригата: Точни сребърни проводими следи, нанесени чрез печат + защитен въглероден слой, които осигуряват превъзходна проводимост, устойчивост към окисляване и механична издръжливост. |
| Прозрачен електрод: Проводима мастилена смес PEDOT:PSS, нанесена чрез шаблонно печатане, предлага висока прозрачност и стабилна проводимост. |
| Оптично ламиниране: ОСА с висока светлопропускливост и ниско замъгляване, приложена чрез вакуумно ламиниране за безупречно функциониране без мехури или гънки. |
| Изключителна устойчивост към външни условия |
| Широк диапазон на работна температура: от -40 °C до +85 °C (може да се разшири до +105 °C по заявка). |
| Висока устойчивост към влажност: Стабилна работа при 95 % относителна влажност. |
| Устойчивост към атмосферни влияния: Изпълнява изискванията при тестове за стареене под UV-лъчи, влажно топло и термичен удар — без пожълтяване, пукнатини или намаляване на експлоатационните характеристики. |
| Химическа устойчивост: Устойчива към автомобилни почистващи препарати, пот, масла и др. |
| Дълготрайност: Срок на експлоатация над 10 години (според типичната автомобилна употреба); потвърдена чрез тестове за вибрации, удари и огъване. |
| Съответствие с околната среда |
| Съответства на стандартите за емисии на летливи органични съединения (VOC) (напр. GB/T 27630, VDA 270, ISO 12219) за качеството на въздуха в салона. |
| Съответства на директивите RoHS, REACH и други международни регулаторни изисквания. |
Ключови параметри за производителност
| Имот | Спецификация | Стандарт/условия за изпитване |
| Структурен | ||
| Субстрат | PET (стандартна дебелина 125 μm; по избор 100 μm или 188 μm) | -- |
| Обща дебелина (включително OCA) | ~200–350 μm (по поръчка) | -- |
| Минимален радиус на извиване | R5 mm (динамично), R3 mm (статично) | Тест за извиване |
| Твърдост на молива | ≥3H | ASTM D3363 |
| Адхезия | 5B | ASTM D3359 (кръстосан разрез) |
| Оптичен | ||
| Пропускливост (активна площ) | ≥85% | ASTM D1003 |
| Мъглена | ≤2% | ASTM D1003 |
| Електрически | ||
| Съпротивление на листа (PEDOT) | 300–1000 Ω/□ (по поръчка) | четириточкова проба |
| Съпротивление на линията (Ag) | -- | |
| Съпротивление на изолация | ≥100 МΩ | IPC-TM-650 2.6.3 |
| Чувствителност на докосване | Засичане на докосване с пръст (настройваемо) | Определение от страна на клиента |
| Време за реакция | <10мС | |
| Околна среда | ||
| Работна температура | -40 °C до +85 °C (стандартно); -40 °C до +105 °C (по поръчка) | -- |
| Температура на съхранение | -40℃~+105℃ | -- |
| Циклиране при влажно топло | 95 % относителна влажност, -40 °C → +85 °C, повече от 500 цикъла | IEC 60068-2-30 |
| Съхранение при висока температура и влажност | 85 ℃ / 85 % относителна влажност, повече от 1000 часа | IEC 60068-2-78 |
| Термичен цикъл | -40 ℃ → +85 ℃, повече от 500 цикъла | IEC 60068-2-14 |
| Стареене под УФ лъчение | повече от 500 кл/м² (без пожълтяване/пукнатини) | ISO 4892-3 |
| Солена плът | 5 % NaCl, 35 °C, повече от 96 часа (без корозия) | ISO 9227 |
| Химическа устойчивост | ||
| Етанол (15 %) | повече от 200 трияния (без повреждения) | GMW 3286 |
| Изкуствен пот | >48 часа (без повреди) | ISO 105-E04 |
| Механична надеждност | ||
| Вибрация | 20–2000 Hz, 50 m/s², оси X, Y, Z >24 часа | IEC 60068-2-64 |
| Удар | 50 g, 11 ms, оси X, Y, Z, по 3 пъти | IEC 60068-2-27 |
| Срок на служба при огъване | >100 000 (R = 5 mm, 180°) | Определено от клиента |
| Летливи органични съединения (VOC) / Мирис | ||
| Емисии на летливи органични съединения (VOC) | Съответства на автомобилните стандарти (напр. | VDA 278, ISO 12219 |
| Ниво на миризма | ≤3,0 (целево) | VDA 270 |
Стандарти за материали и експлоатационни характеристики
· Съответства на съответните изисквания на Техническите спецификации за боядисани филми в автомобилната електрооборудвана (напр. LV 312-1).
· Съответства на Техническите спецификации за вътрешно осветление в автомобили (напр. оптични характеристики, дълготрайност)
· Съответства на изискванията за емисии на летливи органични съединения (VOC) за леки автомобили (напр. GB/T 27630, VDA 270, ISO 12219)
Система за управление на качеството
· Сертифициран според IATF 16949:2016 (Автомобилна система за управление на качеството), което гарантира пълно съответствие с най-високите стандарти на автомобилната индустрия през целия процес – от проектиране и производство до доставка.
· Докосваеми панели на централната конзола (климатик/аудио контроли)
· Многофункционални докосваеми бутони на волана
· Области за дръжки на вратите / контрол на прозорците
· Таванови панели (четивни лампи, контрол на панорамен покрив)
· Развлечителни системи за задните седалки
· Други вътрешни докосваеми интерфейси с подсветени икони
| Мотиви / лога | Индивидуални дизайн решения, икони или текст. |
| Форма/Размер | Настроени според спецификациите на клиента. |
| Дизайн на веригата | Поддържа едно- и многодокосваемо управление, плъзгачи и бутони. |
| Интерфейси | Гъвкава печатна платка (FPC) с опции ZIF / ACF (дефинициите на контактните пинове са персонализируеми). |
| Опция OCA | Различни дебелини/вискозитети за ламиниране. |
| Екстремални условия | Усъвършенствани конструкции за тежки условия на експлоатация. |
| Опаковки | Антистатични торбички + твърди подложки/кутии за предотвратяване на огъване и електростатично разреждане (ESD). |
| Съхранение | 10°C–30°C, 40%–70% относителна влажност, тъмно и корозионно-свободно място. |
| Срок на годност | 12 месеца (при посочените условия). |
