Produktoversigt

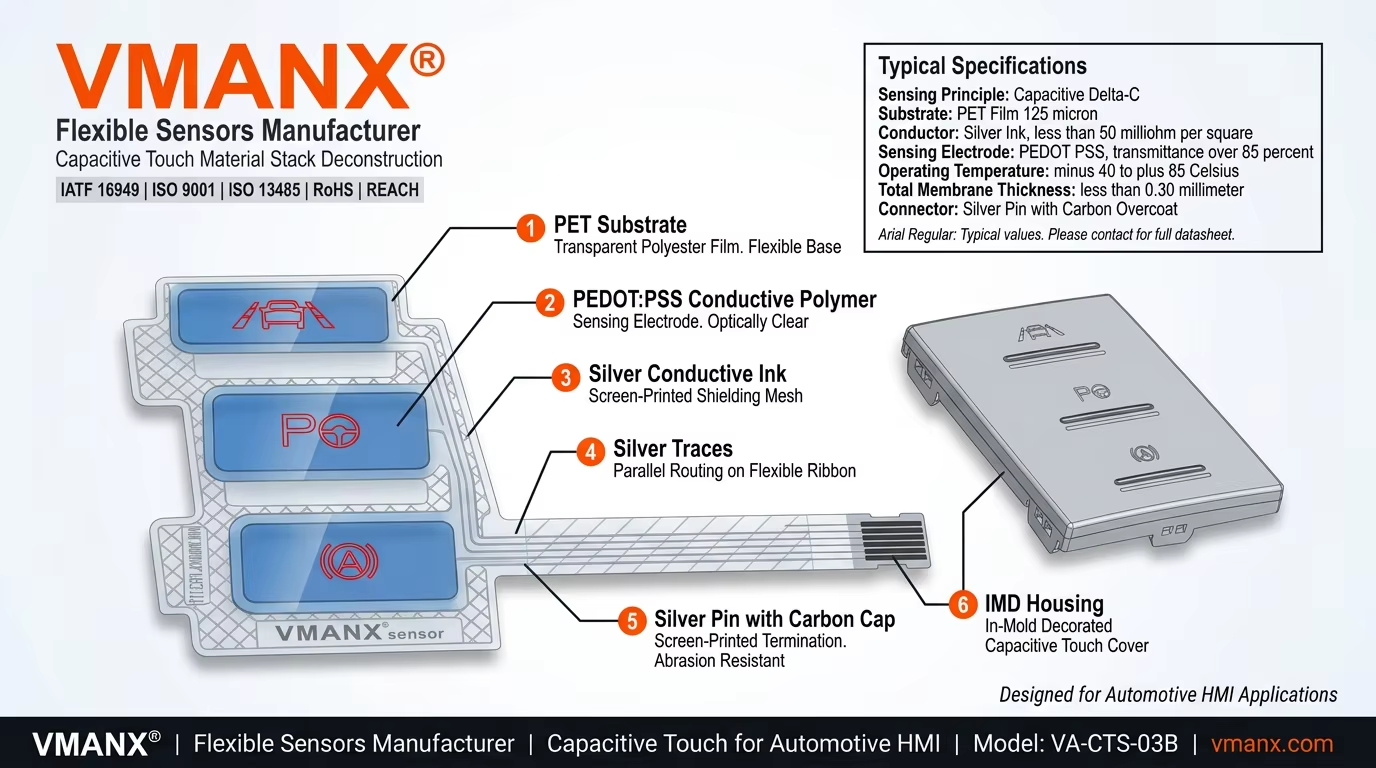

VMANX automobil touchfilmføler anvender "Præcisions elektronisk trykteknologi". Ved at bruge en højstabil PET-film som underlag i kombination med en flerlags silkskærmsprintet struktur af sølvledende kredsløb, beskyttende kulstoflag og gennemsigtig ledende blæk (PEDOT:PSS), toppede med en højtydende optisk klar klæbemasse (OCA). Dette produkt integrerer innovativt brugerdefinerede printmønstre med gennemsigtige kapacitive føledelektroder og opnår således en balance mellem funktionalitet og æstetik. Designet til krævende automobil-elektroniske miljøer opfylder det automobilkvalitetsrelaterede pålideligheds- og miljøoverholdelsesstandarder.
Integreret visuel og touch-baseret design
Brugerdefinerede mønstre/logos (f.eks. baggrundsbelyste ikoner, brandlogos) kan direkte trykkes på PET-film. Samtidig gør den højst transparente PEDOT:PSS-lag (transmission >85 %) præcis kapacitiv berøringssensing mulig
Automobilkvalitetsmaterialer og -processer
Substrat: Højstærkt, temperaturbestandigt PET-film (standardtykkelse: 125 µm; valgmuligheder: 100 µm/188 µm).
Kredsløbsstruktur: Præcist trykte sølvledende spor + beskyttende kulfilm, hvilket sikrer fremragende ledningsevne, oxidationbestandighed og mekanisk holdbarhed.
Gennemsigtig elektrode: Skærmtrykt PEDOT:PSS-ledende blæk, der giver høj gennemsigtighed og stabil ledningsevne.
Optisk laminering: Gennemsigtig, lavt sløret OCA med vakuumlaminering for fejlfri ydelse uden bobler eller folder.
Ekstraordinær miljøbestandighed
Bred driftstemperatur: -40 °C til +85 °C (udvidelig til +105 °C efter anmodning).
Høj fugtbestandighed: Stabil drift ved 95 % RF.
Vejrmodstand: Består UV-aldring, fugtig varme og termisk choktest – ingen gulning, revner eller ydeevnedegradation. Kemikaliemodstand: Tåler bilrengøringsmidler, sved, olier osv.
Levetid: Over 10 års levetid (ifølge typisk bilbrug); valideret via vibrations-, stød- og bøjningstests. Miljømæssig overholdelse
Opfylder VOC-udledningsstandarder (f.eks. GB/T 27630, VDA 270, ISO 12219) for kabinluftkvalitet.
Overholder RoHS-, REACH- og andre internationale regler.
| Ejendom | Specifikation | Teststandard/forhold |
| Strukturelle | ||
| Substrat | PET (125 μm standard; 100 μm/188 μm valgfrit) | -- |
| Samlet tykkelse (indl., OCA) | ~200–350 μm (tilpasselig) | -- |
| Minimal bøjningsradius | R5 mm (dynamisk), R3 mm (statisk) | Bøjningsprøve |
| Hårdhed af blyant | ≥3H | Astm d3363 |
| Holdfasthed | 5b | ASTM D3359 (Kryds-snit) |
| Optisk | ||
| Gennemsigtighed (aktivt område) | ≥85% | ASTM D1003 |
| Tågedannelse | ≤2% | ASTM D1003 |
| Elektrisk | ||
| Bladmodstand (PEDOT) | 300–1000 Ω/□ (tilpasselig) | 4-punkts-probe |
| Linjeresistans (Ag) | -- | |
| Isolationsmodstand | ≥100 MΩ | IPC-TM-650 2.6.3 |
| Trykfølsomhed | Fingertouch registrerbar (justerbar) | Klient-systemdefinition |
| Reaktionstid | <10mS | |
| Miljø | ||
| Driftstemperatur | −40 °C til +85 °C (standard); −40 °C til +105 °C (tilpasset) | -- |
| Lagrings temperatur | -40℃~+105℃ | -- |
| Fugtig varmecyklus | 95 % RF, −40 °C ← +85 °C, >500 cyklusser | IEC 60068-2-30 |
| Opbevaring ved høj temperatur/fugtighed | 85 °C/85 % RF, >1000 timer | IEC 60068-2-78 |
| Termisk cyklusning | -40 ℃ → +85 ℃, >500 cyklusser | IEC 60068-2-14 |
| UV-ældning | >500 k/㎡ (ingen gulligning/spaltning) | ISO 4892-3 |
| Saltsprøjtes | 5 % NaCl, 35 °C, >96 timer (ingen korrosion) | ISO 9227 |
| Kemisk modstandsdygtighed | ||
| Ethanol (15 %) | >200 tørreninger (ingen skade) | GMW 3286 |
| Kunstig sved | >48 timer (ingen skade) | ISO 105-E04 |
| Mekanisk pålidelighed | ||
| Vibration | 20–2000 Hz, 50 m/s², XYZ-akser >24 timer | IEC 60068-2-64 |
| Chok | 50 g, 11 ms, XYZ-akser 3× | Cedefop- og Cedefop- |
| Bøjningslevetid | >100.000 (R = 5 mm, 180°) | Klientdefineret |
| VOC/duft | ||
| VOC-emissioner overholder bilindustriens standarder (f.eks. | ||
| Duftniveau ≤3,0 (mål) VDA 270 | ||
Materiale- og ydelsesstandarder
· Overholder de relevante krav i tekniske specifikationer for lakfilm til bil elektrisk udstyr (f.eks. LV 312-1).
· Overholder tekniske specifikationer for indvendige belysningsarmaturer i biler (f.eks. optisk ydeevne, holdbarhed).
· Overholder kravene til emission af flygtige organiske forbindelser (VOC) for personbiler (f.eks. GB/T 27630, VDA 270, ISO 12219).
Kvalitetsstyringssystem
· Certificeret i henhold til IATF 16949:2016 (kvalitetsstyringssystem for bilindustrien), hvilket sikrer fuld overholdelse af de højeste bilindustrielle standarder gennem hele processen – fra design og produktion til levering.

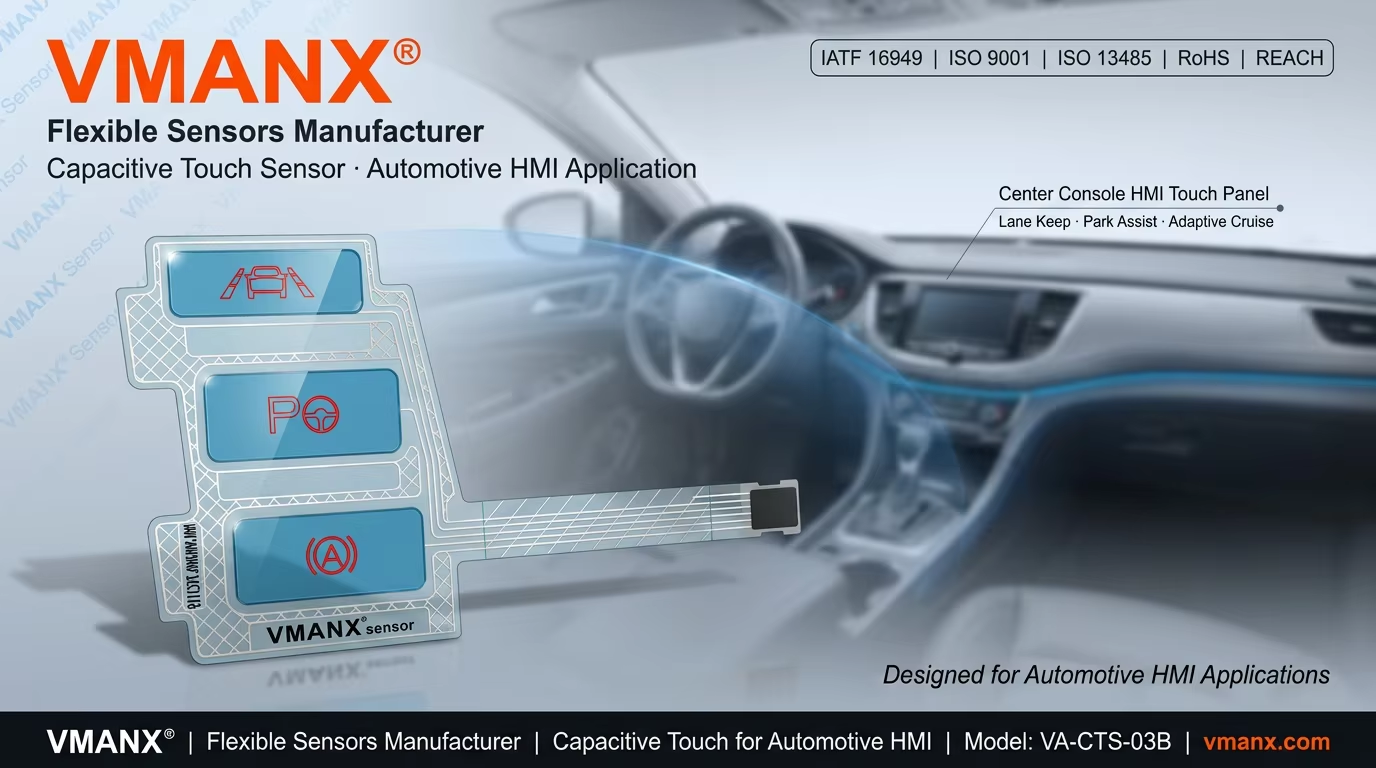

· Touchpaneler i midtkonsollen (klima-/lydstyring)
· Multifunktionelle touchknapper på rattet
· Dørarmstøtter/vindueskontrolzoner
· Loftpaneler (læselamper, taghimmelkontroller)
· Underholdningssystemer til bagsædet
· Andre indre berøringsgrænseflader med bagbelyste ikoner
| Mønstre/logos: | Brugerdefinerede designs, ikoner eller tekst |
| Form/størrelse: | Tilpasset kundens specifikationer |
| Kredsløbsdesign: | Understøtter enkelt/flerdobbelt tryk samt skydere og knapper |
| Grænseflader: | FPC-hale med ZIF/ACF-valgmuligheder (kontaktdefinitioner kan tilpasses) |
| OCA-valg: | Forskellige tykkelses- og viskositetsniveauer til lamineringens behov |
| Ekstreme miljøer: | Forbedrede design til krævende forhold. |
| Emballage: | Antistatiske poser + stive bakker/ruller til at forhindre bøjning/elektrostatiske udladninger (ESD). |
| Lagerplads: | 10 °C–30 °C, 40 %–70 % RF, mørkt og uden korrosive stoffer. |
| Holdsbarhed: | 12 måneder (under angivne betingelser). |
